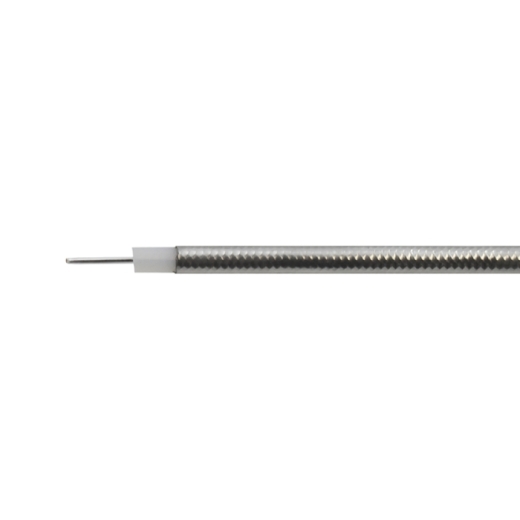

Кабель RG-402 (CF-141-50)

Коаксиальный кабель CF-141-50 (серия RG-402) с полужесткой структурой состоит из центрального медного проводника с серебрением, диэлектрика и экрана. Эта версия не имеет защитной оболочки. Кабель CF-141-50 обычно используется в отраслях, где требуется надежная линия передачи с малыми потерями и особыми эксплуатационными характеристиками.

Полужесткий кабель без внешней оболочки

Коаксиальные линии RG-402 отличаются низкими потерями, высокой степенью экранирования и гибкостью, достаточной для эксплуатации в промышленных условиях. Эта кабельная серия адаптирована для работы в ВЧ-диапазоне радиосвязи, мобильных коммуникаций, авиационного оборудования и радаров.

Сохраняя соосную структуру между внутренними элементами, CF-141-50 обладает отличительными признаками, которые делают его уникальным решением в сфере радиокоммуникаций. Внутреннее устройство кабеля включает:

• Проводящая жила (Ø0,91 мм). Жила провода выполнена из меди с серебряным покрытием. Тонкий слой серебра способствует передаче радиосигнала с наименьшими потерями, а медная часть обеспечивает стойкость к износу даже при частых изгибах;
• Изоляция (Ø2,98 мм). Изолирующий материал (ПТФЭ — политетрафторэтилен) фиксирует расстояние между центральным проводником и экраном. За счет правильно подобранного диэлектрика достигаются равномерные электрические характеристики, включая волновое сопротивление 50 Ом;
• Экран (Ø3,58 мм). Особенностью кабеля является сплошной внешний проводник, составленный из проволочной медной оплетки, покрытой слоем олова. По сравнению с конвенциональной оплеткой, такой экран снижает утечку сигнала при работе на высоких частотах (включая частоты свыше 10 ГГц).

CF-141-50 поставляется без наружной оболочки, внешний слой — это экран! Таким образом, эксплуатация этого кабеля должна производиться в безопасной среде, без контакта с веществами, который могут вызвать деградацию или разрушение оплетки. Для всех остальных случаев компания Baltic Signal предлагает версию с оболочкой ФЭП.

Радиус изгиба, условия эксплуатации, разъемы

Допустимая температура эксплуатации кабеля находится в диапазоне от -60°С до +155°С. Поскольку кабель имеет полужесткий экран, его рекомендуется использовать для фиксированной установки, без последующих изменений. В таком случае разрешен минимальный радиус изгиба 8 мм. Если кабельную линию планируется переставлять в дальнейшем, радиус изгиба не должен быть менее 40 мм.

Особенностью серии RG-402 являются умеренные потери на высоких микроволновых частотах. Максимальная частота достигает 34 ГГц. Потери мощности на частотах традиционной радиосвязи при расчете на 100 метров находятся в диапазоне от 26 дБ (500 МГц) до 84 дБ (3000 МГц). Для сравнения, затухание на частоте 20 ГГц достигает 210 дБ.

Общепринятое волновое сопротивление 50 Ом делает этот провод пригодным для эксплуатации в сетях беспроводной связи и мобильного интернета, включая оборудования GSM/LTE, WiFi, GPS/ГЛОНАСС и др.

Для полужестких кабелей выпускаются особые напаиваемые разъемы, которые не нуждаются в обжиме при помощи кримпера. Монтаж этих соединителей производится простым припаиванием центральной жилы к пину разъема, а оплетки — к его корпусу. RG-402 поддерживает коннекторы N-типа, F-типа, SMA и др.
