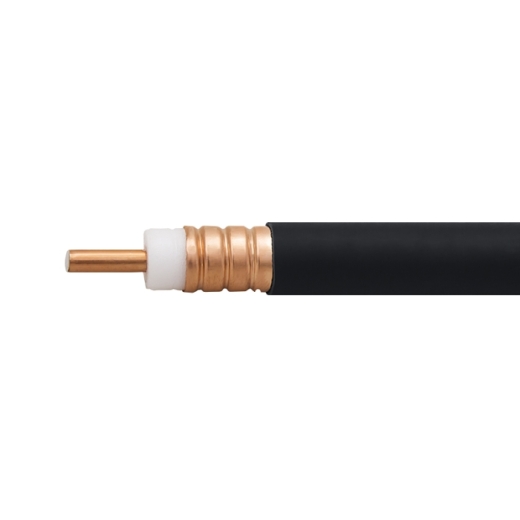

Коаксиальный фидер 1/2 Baltic Signal BSF-50-12 LSZH FR

Фидерный коаксиальный кабель 1/2″ от Baltic Signal предлагает высокое качество передачи радиосигнала, которое сочетается с безопасной огнестойкой оболочкой и совместимостью с типовыми разъемами и комплектующими. Кабель марки BSF-50-12 LSZH FR обыкновенно используется в требовательных системах радиосвязи, для которых необходимо пониженное затухание, недоступное для обычных коаксиальных проводов.

Фидер формата 1/2″ для систем коммуникации и усиления связи

BSF-50-12 относится к классу коаксиальных фидеров 1/2″ с наружным диаметром 15,7 мм. Обычно такой кабель используется в составе профессиональных решений, к которым относятся базовые станции сотовых операторов, промышленные системы усиления связи или WISP-оборудование. При помощи фидера выполняется коммутация антенн и передатчиков сигнала, а также различных активных устройств друг с другом.

Кабель BSF-50-12 обладает следующими преимуществами:

• Широкий частотный диапазон. Фидер сохраняет эффективность при передаче сигнала частотой до 8,8 ГГц и используется как для низких частот сотовой связи (GSM, 3G, 4G, 5G), так и при работе с высокочастотными стандартами (например, WiFi 5 ГГц);
• Волновое сопротивление 50 Ом. Импеданс 50 Ом является отраслевым стандартом и по умолчанию применяется в радиомодулях, усилителях, модемах и антеннах. Использование согласованной линии передачи и нагрузки позволяет избежать нежелательных потерь мощности и обеспечить наилучшую производительность;
• Удобство монтажа на объектах. Несмотря на внушительный диаметр, кабель сохраняет достаточную эластичность и удобен для прокладки в уже существующей кабельной инфраструктуре большинства зданий. В некоторых случаях фидер 1/2″ может применяться и в бытовых системах усиления связи: например, в крупных частных домах или при работе с крайне ослабленным исходным сигналом;
• Низкий коэффициент затухания. По сравнению с более дешевыми коаксиальными проводами, марка BSF-50-12 имеет сниженные потери на линии. Например, на длину трассы 100 метров потери мощности составят около 6,9 дБ @ 900 МГц и 12 дБ @ 2500 МГц. Столь низкие показатели позволяют применять фидер на длинных дистанциях (20+ метров).

Особенности кабеля Baltic Signal 1/2″: структура и материалы

В отличие от обычных радиокабелей (серии RG, D-FB, CNT и аналогичные), фидер имеет более качественное экранирование и больший диаметр. Сохраняя коаксиальную структуру, марка 1/2″ переносит передачу ВЧ-сигнала на новый уровень.

• Центральный проводник: алюминиевая проволока с медным покрытием (CCA), Ø4,8 мм. За счет скин-эффекта передача радиосигнала осуществляется по поверхностному слою жилы, поэтому использование алюминиевой сердцевины не влияет на параметры линии связи. В то же время использование алюминия позволяет снизить стоимость фидера;
• Диэлектрик (изоляция): полиэтилен физического вспенивания, Ø12,3 мм. Слой диэлектрика служит для соблюдения правильного расстояния между проводниками, а также гарантирует стабильный импеданс 50 Ом;
• Внешний проводник (экран): медная трубка с кольцевым гофром, Ø13,8 мм. Именно сплошной медный экран обеспечивает высокое качество защиты от внешних помех, а также предотвращает утечку передаваемого сигнала за пределы тракта;
• Наружная оболочка: огнестойкий безгалогенный полиэтилен (LSZH), Ø15,7 мм. Материал не поддерживает горение и выделяет минимальное количество вредных веществ при контакте с огнем. Таким образом, марка BSF-50-12 LSZH FR пригодна к использованию на объектах, где необходимо соблюдение строгих норм пожарной безопасности.

Благодаря стандартному форм-фактору 1/2″, фидер совместим с типовыми разъемами 7/16 DIN, N-типа, 4.3-10 и другими. Эти коннекторы устанавливаются на кабель путем обжима без использования пайки.
