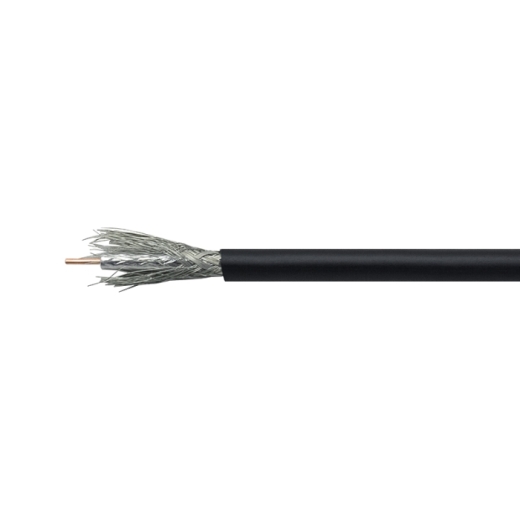

Кабель RG-58 A/U (черный)

Классический коаксиальный кабель RG-58 A/U широко применяется в системах усиления сотовой связи (СУСС) для соединения антенных устройств с усилителями, а также для коммутации измерительного, калибровочного и прочего радиооборудования с волновым сопротивлением 50 Ом. Благодаря малому диаметру (5 мм), этот провод удобно заводить внутрь помещений и прокладывать в пластиковых каналах. Лучше всего эта марка показывает себя при передаче сигнала частотой до 3000 МГц на отрезках 5–10 м.

Марка RG-58 A/U используется для изготовления кабельных сборок репитеров, линейных усилителей и разнотипных сотовых антенн. Широко распространено применение этого провода для коммутации модемов и роутеров с внешними антеннами, а также для подключения антенн к уличным точкам доступа WiFi.

Универсальный кабель с классической структурой

В отличие от версии RG-58 C/U, в которой используется многожильный плетеный проводник, версия A/U имеет сплошной центральный проводник. Кабель обеспечивает качественную передачу сигнала, что достигается в том числе двойному экрану. Структура «коаксиала» включает:

• Медная проводящая жила Ø1,0 мм (сплошная). Медь заслуженно считается лучшей средой передачи для ВЧ-сигнала. Сплошная медная жила — это неустаревающая классика, которая доказала свою практичность и надежность;
• Диэлектрический слой Ø2,9 мм. Диэлектрик из вспененного полиэтилена обеспечивает правильное (соосное) расположение внутреннего и внешнего проводников;
• Основной экран из алюминиевой фольги. Лист алюминиевой фольги полностью покрывает диэлектрик и осуществляет качественное первичное экранирование;
• Дополнительный экран из проволочной оплетки. Дополнительное экранирование обеспечено плотной оплеткой из луженого омедненного алюминия. Внешний диаметр экранов — 3,43 мм;
• Защитная ПВХ-оболочка Ø5,0 мм. Для защиты «внутренностей» от внешних воздействий применяется оболочка из поливинилхлорида (ПВХ) черного цвета. Благодаря этому универсальному материалу, провод может использоваться как в помещениях, так и на улице.

Параметры затухания и рекомендации к применению

Основное преимущество RG-58 A/U — это высокая универсальность и удобство монтажа. Кабель сохраняет высокую гибкость, легко огибает препятствия, легко умещается в бытовых каналах и плинтусах. К сожалению, за это удобство приходится «платить» более высокими показателями затухания. Чтобы избежать потерь сигнала, рекомендуется использовать этот провод на дистанциях до 10 м. На больших расстояниях обычно используются старшие марки, такие как 5D-FB, 8D-FB и RG-213.

Сценарии использования RG-58 A/U включают:

• Подключение выносной антенны к усилителю (репитеру), модему, LTE-роутеру или другому прибору сотовой связи;
• Соединение репитеров с раздающими антеннами и линейными усилителями;
• Подключение внешней антенны к точке доступа WiFi;
• Подсоединение антенн к радиостанциям (рациям);
• Коммутация измерительного оборудования и калибровочных приборов (анализаторы спектра, измерители мощности, следящие генераторы и т. п.).

Кабель имеет стандартное сопротивление 50 Ом и совместим с большинством ВЧ-коннекторов, включая серии N-type, SMA, BNC, TNC и их реверсивные версии (RP-SMA и другие).
