Кабель RG-142

RG-142 — термостойкий коаксиальный кабель с химически инертной ФЭП-оболочкой и высоким уровнем экранирования. Кабель имеет диаметр 5,35 мм и обычно используется в системах, которые имеют особые требования к температурному режиму и защите от опасных воздействий. Помимо общих ВЧ-применений, RG-142 может использоваться в таких чувствительных сферах, как авиационная радиоэлектроника, радиолокационные оборудование (радары) и медицинские системы.

Чем так хорош RG-142?

Эта марка сочетает серебряное покрытие проводников, двойную оплетку и особую огнестойкую оболочку. В совокупности эти факторы обусловливают более высокую стоимость кабеля по сравнению с ближайшими функциональными аналогами, такими как RG-58 A/U.

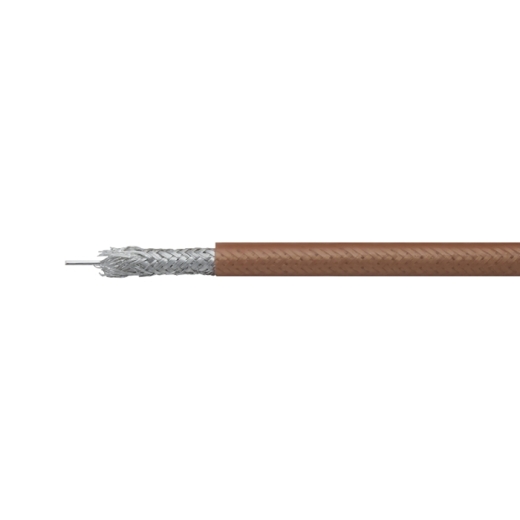

В разрезе кабель имеет коаксиальную структуру, состоящую из следующих элементов:

• Медный одножильный проводник с серебряным покрытием Ø0,93 мм;
• Диэлектрик Ø2,82 мм из тефлона (политетрафторэтилена — ПТФЭ). Задача диэлектрика — соблюдение корректного взаимного расположения внешнего и внутреннего проводников. Материал ПТФЭ обладает необходимой гибкостью и при этом обладает превосходными термическими и электрическими свойствами;
• Внешний проводник (экран) из двойной оплетки Ø3,85 мм. Как и центральный проводник, оплетка выполнена из меди, плакированной серебром. Такая конструкция обеспечивает превосходную эффективность экранирования при сохранении необходимой гибкости провода;
• Наружная оболочка из фторэтиленпропилена (ФЭП) выдерживает низкие и высокие температуры (от -60°С до +200°С), при этом обладает стойкостью к агрессивным средам. Общий диаметр — 5,35 мм.

Примеры использования RG-142

Кабель RG-142 может работать на передачу сигнала частотой до 8000 МГц, однако его лучшее применение находится в диапазоне частот радиосвязи до 3 ГГц. Оптимальная длина кабельной трассы — 5–10 м (при большей длине рекомендуется уделить пристальное внимание возможным эффектам от затухания сигнала).

Благодаря расширенному температурному режиму, этот кабель можно использовать при высоких температурах, а двойной экран делает его устойчивым к помехам и наводкам различной природы (в том числе от других устройств и соседних кабельных трасс).

Наиболее часто эта марка используется в следующих отраслях:

• Оборудование радиосвязи (включая сотовую связь);
• Авионика и аэрокосмическая отрасль;
• Радиолокационные станции (радары);
• Медицинское оборудование.

Другими словами, RG-142 подходит для наиболее ответственных применений, когда необходимо обеспечить стабильность линии связи, невзирая на особые факторы, такие как повышенная температура или агрессивная внешняя среда.
