Кабель 8D-FB CU PVC (черный)

8D-FB с медной центральной жилой (CU) — надежный кабель для систем связи, сочетающий низкий коэффициент потерь с гибкой структурой для монтажа в промышленных, офисных или домашних условиях. Этот вид коаксиального кабеля используется в системах с репитерами и LTE-роутерами, для соединения радиостанций и систем навигации, а также с любыми другими устройствами частотного диапазона 0–6 ГГц. Наружный диаметр провода — 10,3 мм.

Для долговечных линий радиосвязи

Кабельная серия 8D-FB была разработана как компромисс между производительностью, удобством монтажа и ценой. Линии передачи на базе этой марки сохраняют высокую эффективность и позволяют работать со слабым сигналом мобильных операторов.

Среди сильных сторон этой марки следует назвать:

• Широкий частотный диапазон до 6 ГГц. Кабель адаптирован для передачи высокочастотного сигнала. Рабочий диапазон охватывает частоты вплоть до 6000 МГц, что обеспечивает поддержку всех востребованных разновидностей мобильной связи GSM, 3G/UMTS, 4G/LTE и 5G FR1. Помимо этого, кабелем можно передавать сигнал WiFi, данные с GNSS-антенн, раций и другие разновидности радиосигнала;
• Невысокие потери на частотах сотовой связи. На популярных частотах мобильного сигнала 8D оказывается намного эффективнее, чем более «тонкие» коаксиальные серии RG-58 и 5D-FB. Например, на частотах 800 МГц (B20) затухание находится на уровне 12,6 дБ (на 100 метров). При повышении частоты до 900 МГц (B8) затухание вырастает до 13,6 дБ. На более высоких частотах 1800 МГц (B3) и 2700 МГц (B7) потери составят 20,8 и 25,9 дБ соответственно;
• Постоянство технических параметров. В Baltic Signal мы стремимся поддерживать высокую гомогенность изделий, сводя к минимуму различие между партиями и отдельными образцами. Марка 8D-FB производится на современном оборудовании, проходит несколько стадий проверки и обладает всеми заявленными характеристиками;
• Возможность монтажа в любых условиях. Минимальный радиус изгиба допускает монтаж в жилых помещениях, офисах, коммерческой недвижимости, на промышленных объектах и под открытым небом. Жила провода устойчива к многократным сгибаниям.

Условия эксплуатации допускают прокладку как в помещениях, так и на улице. Провод не нуждается в дополнительной защите от солнца или влаги. Единственный ограничивающий фактор — диапазон рабочих температур от -60°C до +75°C.

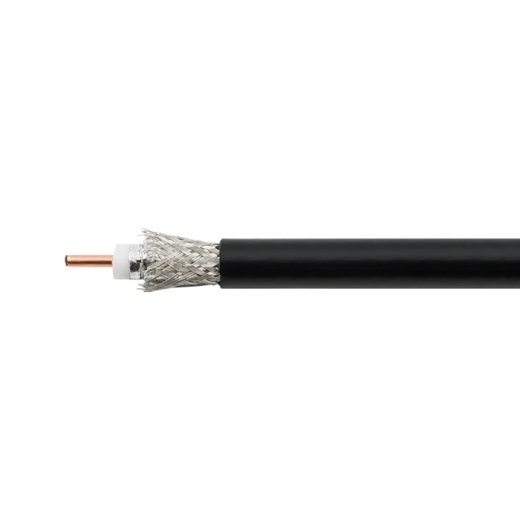

Медная жила, двойной экран и оболочка из ПВХ

Структурно серия 8D-FB следует нормам классических коаксиальных кабелей и состоит из цельного проводника, диэлектрической прослойки, слоя экранирования и наружной оболочки. Материал и диаметр элементов следующий:

• Однопроволочная медная жила Ø2,6 мм. Медь не только передает сигнал с низкими потерями, но также обеспечивает необходимую гибкость и изломостойкость проводника. Кабель с медным проводником особенно рекомендуется для кабельных сборок, которые планируется часто подключать/отключать или перемещать между устройствами. В качестве эконом-версии доступен вариант с омедненной (CCA) жилой;
• Изоляция из вспененного полиэтилена Ø7,3 мм. Диэлектрик разделяет центральную жилу и экран. Его материал и диаметр определяют не только гибкость кабеля, но также его импеданс (волновое сопротивление). Серия 8D-FB имеет стабильное сопротивление 50 Ом, стандартное для большинства систем радиосвязи;
• Двойной экран (оплетка и фольга) Ø8,1 мм. Надежное экранирование важно, чтобы защитить линию передачи от посторонних сигналов, источниками которых могут быть соседние кабели или электрические приборы. Экран 8D-FB состоит из сплошной фольги и оплетки высокой плотности;
• Внешняя оболочка из ПВХ Ø10,3 мм. Классический материал черного цвета устойчив к влаге, солнечным лучам и прочим внешним факторам. Для помещений, где важно следование нормам пожарной безопасности, выпускается отдельная версия с огнестойкой оболочкой.
