Кабель RG-213 C/U PVC

Кабель RG-213 C/U PVC от Baltic Signal применяется для соединения радиоустройств 50 Ом при повышенных требованиях к гибкости провода. Эта марка содержит многопроволочный (плетеный) медный проводник и выдерживает многократную деформацию. Благодаря наличию двойного экрана, версия c индексом C/U имеет более низкие потери, чем оригинальная марка RG-213 U.

Гибкий радиочастотный кабель с улучшенным экраном

По сравнению с ближайшими аналогами с цельной жилой, семейство RG-213 имеет многопроволочный проводник. Использование нескольких тонких медных нитей повышает прочность и гибкость кабеля. В результате кабельные сборки на основе такого провода лучше переносят множественные циклы сгибания, что важно при их использовании в полевых условиях и в тестовых целях. Также гибкость упрощает монтаж линии передачи в труднодоступных местах и замкнутых пространствах.

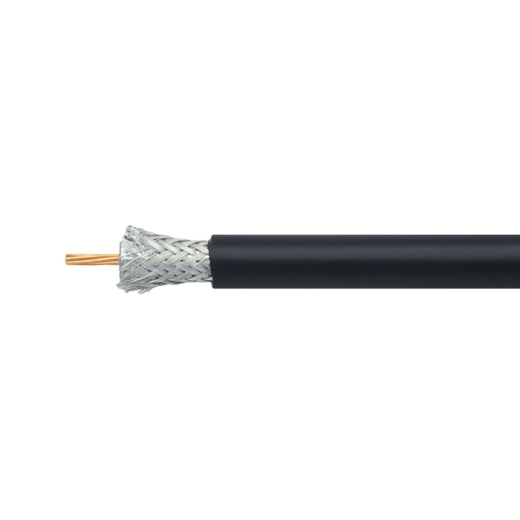

Коаксиальный кабель включает в себя несколько соосно расположенных элементов, обеспечивающих передачу и экранирование ВЧ-сигнала:

• Проводник Ø2,25 мм, медь, многопроволочный (7 x Ø0,75 мм). Центральная жила из семи тонких медных проводков имеет повышенную гибкость и устойчивость к изломам и при этом достаточно низкие показатели затухания;
• Изоляция, сплошной полиэтилен, Ø7,25 мм. Слой диэлектрического материала определяет импеданс (50 Ом), который одинаков на протяжении всей длины кабельной трассы. Изоляция сохраняет соосное расположение элементов и предотвращает геометрические нарушения;
• Внешний проводник, фольга + оплетка, Ø7,90 мм. Сочетание алюминиевой фольги и проволочной оплетки создает качественную защиту линии передачи от посторонних «наводок», а также предотвращает излучение передаваемого сигнала за пределы кабеля. Материал оплетки — TCCA (омедненный алюминий с лужением);
• ПВХ-оболочка, Ø10,30 мм. Защитный внешний слой из полихлорвинила имеет черный цвет. Оболочка является защитой от повышенной влажности и осадков, пыли, ультрафиолета и механических воздействий извне.

Кабель протестирован при температурном режиме от -60°C до +70°C. Температурный режим монтажа — от -20°C до +50°C. Эксплуатация кабельных линий возможна как в помещениях, так и на улице.
