Кабель RG-213 U (черный)

Коаксиальный кабель RG-213 U служит для коммутации радиочастотного оборудования в сценариях, предъявляющих повышенные требования к надежности среды передачи и одновременно к физической гибкости кабельной трассы. Благодаря многожильному центральному проводнику, RG-213 U лучше адаптирован к частому сгибанию и деформации. Кабель подходит для соединения радиооборудования 50 Ом на дистанции 15–20 м.

Особенности кабеля с плетеной жилой

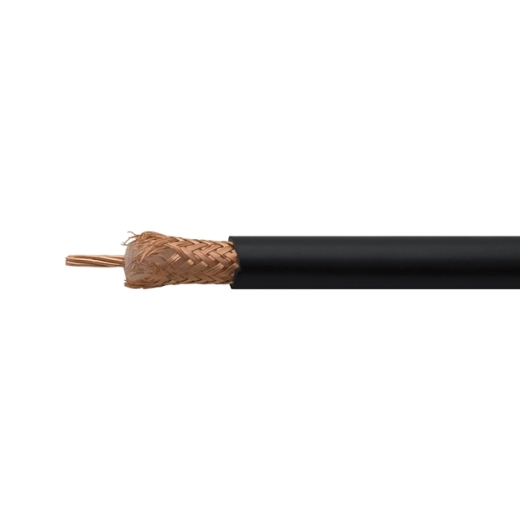

Кабель RG-213 U имеет диаметр 10,3 мм и является близким аналогом популярной марки 8D-FB CCA. Однако, в отличие от последней, марка RG-213 U имеет многопроволочный центральный проводник, что и определяет ее основные эксплуатационные качества.

• Внутренний проводник имеет конфигурацию 7 x 0,74 мм и общий диаметр 2,39 мм. Материал проводков, образующих центральную жилу, — чистая медь. Многожильный проводник обеспечивает повышенную гибкость кабеля и упрощает монтаж вдоль дверных и оконных проемов, в углах и различных труднодоступных местах;
• Изоляционным материалом, необходимым для соблюдения соосного расположения проводников, выступает полиэтилен. Диэлектрик имеет диаметр 7,24 мм;
• Внешний проводник, который также называют экраном, выполнен в виде проволочной оплетки из омедненного алюминия (CCA). Приоритетная задача экрана — обеспечить необходимый уровень защиты, чтобы внешние помехи не вносили искажения в передаваемый сигнал, а сам сигнал не выходил за пределы кабеля;
• Внешняя оболочка из поливинилхлорида (ПВХ) обеспечивает защиту от физических воздействий и погодных эффектов. Внешний диаметр — 10,3 мм, цвет оболочки — черный.

Использование плетеного проводника повышает гибкость провода, однако приводит к более высокому коэффициенту затухания. По потерям мощности RG-213 U проигрывает одножильным аналогам, что ограничивает его использование в составе длинных коаксиальных линий передачи.

Специфика использования и монтажа

Наиболее часто марку RG-213 U выбирают для работы с радиосигналом в диапазоне частот до 3000 МГц. На этих частотах кабель обеспечивает адекватные показатели затухания: около 24 дБ на частоте 900 МГц (основная GSM-частота) и порядка 45 дБ на частоте 2500 МГц (частота LTE Band 7). Оптимальная длина трассы — до 20 м.

Выбор в пользу RG-213 U стоит сделать в следующих случаях:

• Особенности помещения, где производится монтаж, требуют использования кабеля повышенной гибкости, а монтаж коаксиала с цельной жилой затруднен или невозможен;
• Кабельную сборку планируется часто подключать и отключать, переносить с места на место или использовать как временный способ соединения;
• В процессе монтажа, пусконаладки и настройки ожидается частое сгибание и разгибание провода, что может привести к повреждению однопроволочного центрального проводника;
• Необходима равноценная замена российской марки РК 50-7-11.
