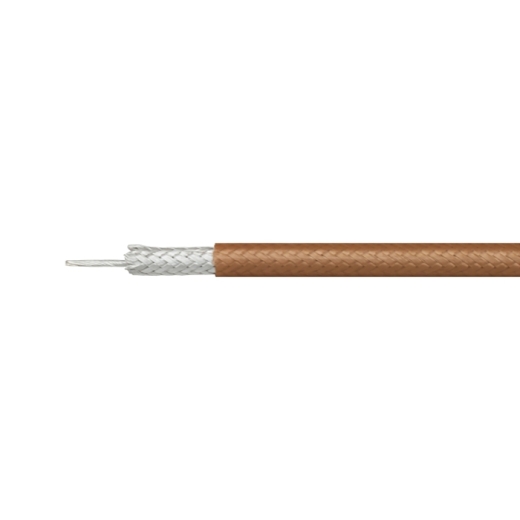

Кабель RG-400

Качественно экранированный коаксиальный кабель RG-400 обладает инертной оболочкой, устойчивой к высоким температурам. Использование многопроволочного проводника позволило добиться высокой гибкости провода и повысить удобство монтажа. Марка RG-400 имеет сопротивление 50 Ом и применима в разнообразных промышленных сферах, включая системы коммуникации в авиационной и космической отраслях.

Посеребренный проводник и два слоя оплетки

В составе RG-400 используются материалы повышенной надежности. Этот провод должен обеспечить бесперебойное функционирование линии связи в экстремальных условиях, при больших и низких температурах, а также при контакте с опасными веществами. По своей структуре RG-400 является близким аналогом RG-142, однако, в отличие от последнего, использует не цельный, а многопроволочный проводник.

Структура радиокабеля состоит из следующих элементов:

• Проводник — медная витая жила Ø1,0 мм с конфигурацией 19 x Ø0,20 мм. Проводки, из которых состоит проводник, покрыты серебром. Такая конструкция жилы обеспечивает высокую эластичность, позволяя сильнее сгибать провод во время монтажных работ;
• Диэлектрик — слой PTFE (фторопласт) для соблюдения соосного расположения проводника и экрана. Диаметр внутренней изоляции — 3 мм;
• Экран — защитный слой, который также часто называют внешним проводником. Марка RG-400 имеет экран в виде двух самостоятельных проволочных оплеток, которые ограждают линию передачи от наружных радиошумов и удерживают транслируемый сигнал внутри коаксиала. Оплетки имеют высокую плотность и также выполнены из меди, покрытой серебром. Экран имеет диаметр 3,95 мм;
• Оболочка — заключительный, внешний слой кабеля, контактирующий непосредственно с внешней средой. Использован материал FEP (фторэтиленпропилен), который отличается химической инертностью и огнеупорностью. Благодаря этим качествам, провод пригоден к использованию в неблагоприятных внешних условиях без ухудшения эксплуатационных свойств. Наружный диаметр не превышает 4,95 мм.
