Кабель 8D-FB CCA PVC (черный)

Марка 8D-FB CCA — это универсальный коаксиальный кабель 50 Ом, который используется в составе СУСС (систем усиления сотового сигнала) для соединения репитеров, модемов и LTE-роутеров с антеннами и другими приборами. Этот провод имеет диаметр 10,15 мм и обладает достаточной гибкостью для монтажа как внутри зданий, так и на улице.

Когда применяется серия 8D?

Отличительная черта этого «коаксиала» — низкий уровень затухания при высоких эксплуатационных свойствах. Кабель сохраняет достаточную гибкость, при этом позволяет создавать кабельные трассы протяженностью до 30 м без высоких потерь мощности передаваемого сигнала.

Чаще всего серия 8D-FB используется для коммутации следующих типов устройств:

• Соединение репитеров (усилителей) с сервисными и донорными антеннами;
• Соединение репитеров с дочерними усилителями — бустерами;
• Подключение внешних антенн к модемам, 4G-роутерам, GSM-терминалам и другим приборам, у которых имеется сотовый модуль;
• Применение с WiFi-оборудованием (точками доступа, внешними антеннами);
• Использование с измерительным оборудованием, а также в целях калибровки и тестирования разнообразных ВЧ-приборов.

Технические особенности и внутренняя структура

Кабель 8D-FB разработан для передачи радиосигнала частотой до 6000 МГц. Оптимальные параметры затухания находятся в диапазоне до 3000 МГц: именно этот диапазон задействуется в сотовых сетях GSM, 3G и 4G/LTE. Импеданс 50 Ом гарантирует, что кабель не вызовет рассогласование в линии передачи при подключении к сотовому оборудованию.

Потери мощности сигнала при использовании 8D-FB существенно ниже, чем при использовании проводов меньшего диаметра, таких как RG-58 и 5D. Например, затухание на частоте 900 МГц у этого провода составляет всего 13,6 дБ / 100 м, в то время как 5D-FB на той же частоте имеет затухание 20,2 дБ, а RG-58 — около 35 дБ!

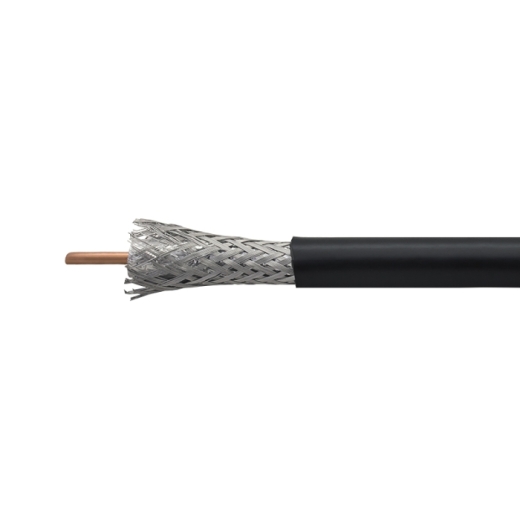

Внутренняя структура «коаксиала» — предельно классическая. Провод «в разрезе» состоит из следующих компонентов (от сердцевины к оболочке):

• Центральный проводник: CCA (омедненный алюминий) Ø2,56 мм;
• Диэлектрик: вспененный полиэтилен Ø7,35 мм;
• Экранирующий слой: первый сплошной экран из алюминиевой фольги и второй экран из плотной проволочной оплетки;
• Внешняя оболочка: поливинилхлорид (ПВХ) черного цвета. Общий диаметр — 10,15 мм.

Для марки 8D-FB выпускаются ВЧ-коннекторы различных форм-факторов, включая серии N, SMA, RP-SMA, TNC, UHF и другие.
