Кабель RG-213 C/U PE

Коаксиальный кабель RG-213 C/U с PE-оболочкой (из полиэтилена). Этот радиокабель широко используется со стационарными радиостанциями для коммутации антенн, а также с другими типами ВЧ-оборудования, работающими на частотах до 3000 МГц. Центральный многопроволочный проводник RG-213 имеет повышенную гибкость, что позволяет применять этот кабель в полевых условиях и для временного монтажа. Помимо радиостанций, эта марка может коммутировать оборудование сотовых сетей, мобильного интернета, WiFi и GNSS.

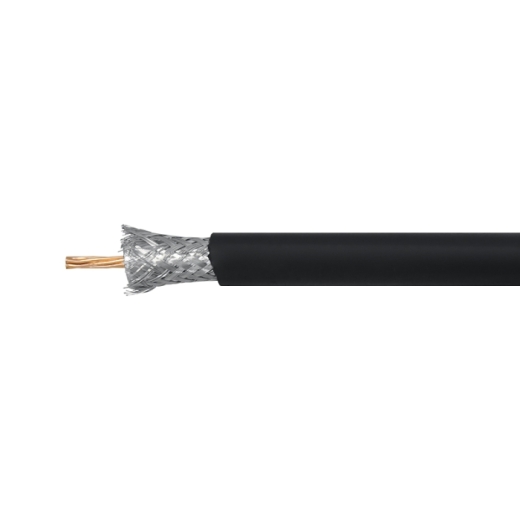

Baltic Signal RG-213 C/U с оболочкой из полиэтилена

Многие популярные марки кабелей, включая серии 5D-FB и 8D-FB, имеют в своей структуре цельную проводящую жилу. Цельный проводник позволяет снизить потери, но в то же время он снижает износостойкость и устойчивость к изломам. В то же время многопроволочный проводник, состоящий из нескольких скрученных медных нитей, имеет более высокое затухание, но одновременно повышает общую прочность и позволяет использовать провод в более сложных физических условиях.

По своей конструкции RG-213 C/U PE является классическим коаксиальным кабелем, в котором разные элементы размещены вдоль общей оси. Единое расстояние между элементами в каждой точке провода гарантирует стабильность показателей и волнового сопротивления (50 Ом).

Структура кабеля включает следующие элементы (от центра к оболочке):

• Центральная жила из медных проволок (общий диаметр 2,25 мм, конфигурация 7 x 0,75 мм). Плетеный центральный проводник легко сгибается, что обеспечивает удобство при прокладке в углах помещений, вдоль оконных рам, в каналах и т. п. Кабель корректно функционирует даже при регулярных деформациях, например, когда он используется в качестве тестового или временного джампера (соединительного провода);
• Диэлектрическая изоляция из сплошного полиэтилена (диаметр 7,25 мм). Диэлектрик необходим, чтобы обеспечить правильные электрические и радиочастотные характеристики, а также для соблюдения корректного волнового сопротивления;
• Два экрана: фольга и проволочная оплетка (диаметр 7,90 мм). Экранирующий слой создает защиту от фоновых помех и наводок, а также удерживает передаваемый сигнал внутри кабельной трассы. Экран состоит из двух элементов: сплошной алюминиевой фольги и оплетки. Оплетка выполнена из луженого омедненного алюминия и состоит из 168 проволочек диаметром 0,15 мм каждая;
• Финальная оболочка из полиэтилена (диаметр 10,30 мм). Наружная оболочка защищает линию связи от внешних воздействий в виде влажности, воды, света, механических повреждений. По сравнению с RG-213 C/U PVC (с ПВХ-оболочкой), версия PE обладает большей жесткостью, но при этом считается более долговечной.

Кабель можно прокладывать при температурах от -20°C до +50°C. Температура эксплуатации более широкая: от -60°C до +70°C. Можно осуществлять прокладку внутри помещений или на улице.
