Коаксиальный фидер 1/2SF Baltic Signal BSF-50-9 LSZH FR

Кабель BSF-50-9 LSZH FR относится к серии особо гибких фидеров 1/2″ SF. Этот высокочастотный провод имеет низкие потери, при этом за счет высокой гибкости его прокладка и монтаж не требуют использования специальных механизмов или подготовки отдельной инфраструктуры. Этот фидер находит применение в составе базовых станций операторов, в системах ретрансляции, а также в оборудовании беспроводных WiFi-сетей.

Серия Super Flexible: особенности и преимущества

Фидер 1/2″ SF по многим характеристикам, таким как толщина и гибкость, схож с обычным коаксиальным кабелем 10D-FB. Тем не менее, структура BSF-50-9 включает более надежный экран из медной гофры. В результате этот кабель может применяться на проектах разного масштаба: от бытовых систем усиления связи с репитером то гибридных DAS-систем промышленного уровня.

К особенностям BSF-50-9 LSZH FR относятся:

• Рабочий диапазон частот до 10,6 ГГц. Фидер применяется в системах радиосвязи, использующих современные стандарты GSM, UMTS, LTE и 5G NR. Также он подходит для соединения роутеров и точек доступа, использующих современные стандарты WiFi, включая диапазон 2,4 ГГц (802.11b/g/n), 5 ГГц (802.11a/n/ac/ax) и 6 ГГц (802.11ax);
• Импеданс 50 Ом. Индустриальный стандарт волнового сопротивления для устройств радиосвязи составляет 50 Ом, и фидер BSF-50-9 полностью соответствует этому показателю;
• Простота монтажа. Благодаря малому радиусу изгиба, этот кабель можно прокладывать в обычной домовой инфраструктуре, используя существующие каналы, лотки, кабельросты и т. п.;
• Низкие потери. К фидерам прибегают в том числе для снижения затухания сигнала во время передачи по длинным трассам. BSF-50-9 обеспечивает малые потери, что позволяет передавать сигнал на расстояние 20–30 м и более. Например, потери на частоте 900 МГц составляет около 0,1 дБ/м, а на частоте 3000 МГц — 0,2 дБ/м.

Использованные материалы и структура фидера

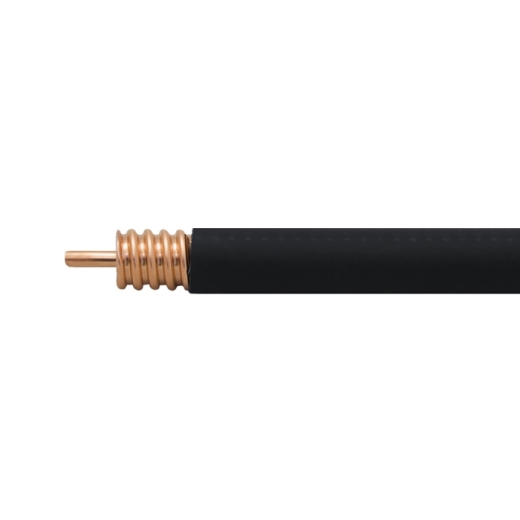

Марка BSF-50-9 LSZH FR полностью соответствует форм-фактору 1/2″ SF, который является отраслевым стандартом, принятым производителями радиооборудования и комплектующих. «В разрезе» кабель состоит из следующих элементов:

• Однопроволочная центральная жила: CCA (омедненный алюминий) диаметром 3,56 мм. Благодаря скин-эффекту, радиосигнал передается по слою медного напыления. Качество передачи при этом не страдает, а стоимость кабеля становится доступной для массового применения;
• Изоляция (диэлектрик): вспененный полиэтилен диаметром 9,30 мм. Слой диэлектрика необходим, чтобы гарантировать стандартный импеданс 50 Ом и единство параметров кабеля по всей его протяженности;
• Внешний проводник (экран): гофрированная трубка из меди диаметром 12,30 мм. Экран — один из важных элементов кабеля, который защищает передаваемый сигнал от наружных шумов и одновременно удерживает сигнал внутри фидера;
• Внешняя LSZH-оболочка: негорючая оболочка диаметром 13,75 мм. Имеет нулевое содержание галогенов, не участвует в горении. Кабели с оболочкой LSZH FR пригодны для монтажа в общедоступных помещениях, где нужно соблюсти требования служб пожарной безопасности.
