Кабель 5D-FB CU LSZH FR (черный)

Кабель 5D с медной жилой и огнеупорной оболочкой — это основа надежной линии передачи в системах усиления связи и мобильного интернета. Коаксиальный провод 50 Ом с наружным диаметром 7,5 мм применяется как при решении частных задач, так и на сложных комплексных объектах, где важна отказоустойчивость, долговечность и пожарная безопасность.

Где мы рекомендуем применять серию 5D-FB?

Этот радиокабель поддерживает передачу радиосигнала в частотном диапазоне от 0 до 6 ГГц. Поддержка широкого диапазона позволяет использовать его для передачи сигналов самых разных стандартов, включая мобильную связь (от GSM до многих видов 5G), WiFi, GPS/ГЛОНАСС, нелицензируемые ISM-диапазоны. Кабель сочетает высокую производительность с доступной ценой и пользуется заслуженной любовью инженеров, радиолюбителей, специалистов по беспроводным сетям и монтажников, которые устанавливают системы усиления.

Марка 5D-FB CU LSZH FR применима в таких сферах, как:

• СУСС (системы усиления) с активным репитером, набором антенн и вспомогательными (линейными) усилителями;
• Интернет-усилители на базе модема/роутера LTE и наружной антенны;
• Точки доступа, роутеры и прочие устройства с поддержкой сетей WiFi;
• Оборудование систем глобального позиционирования, таких как GPS или ГЛОНАСС;
• Тестовые стенды в мастерских по ремонту, обслуживанию и настройке радиочастотных приборов.

Малые потери при передаче ВЧ-сигнала

Семейство кабелей 5D отличается от более дешевых и тонких марок лучшими показателями затухания. На большинстве частот сотовой связи провод показывает модерируемые потери, приемлемые для большинства радиоприборов и стандартов беспроводной связи.

Например, на частоте 900 МГц (GSM/LTE B8) затухание не превышает 20,2 дБ на 100 м. Более высокая частота 1800 МГц (GSM/LTE B3) при такой же длине трассы потеряет мощность на 29,7 дБ. Если используется частота 2600 МГц (LTE B7), то потери ограничатся значением 37,4 дБ.

А что внутри?

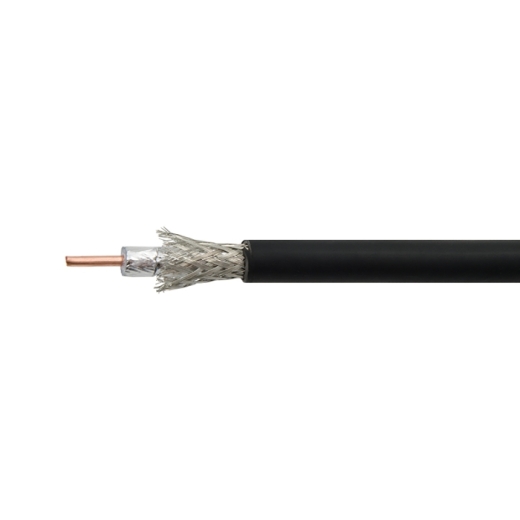

Коаксиальный кабель имеет традиционную структуру, которая включает внутренний проводник, диэлектрик, экран и оболочку. Все элементы размещены соосно (лежат на одной оси), что обеспечивает равномерность электрических характеристик по всей протяженности линии.

Провод состоит из следующих компонентов:

• Медная проводящая жила (диаметр 1,80 мм). Центральный однопроволочный проводник из чистой меди обеспечивает необходимую гибкость кабеля, устойчивость к изгибам и однородность среды передачи. В отличие от версий с проводником из омедненного алюминия (CCA), версия CU лишена риска корродирования на разъемах из-за контакта несовместимых металлов (гальванической пары);
• Вспененный диэлектрик (диаметр 4,90 мм). Слой изоляционного материала из вспененного полиэтилена формирует прочную структуру, которая обеспечивает фиксированное расстояние между внутренними компонентами. Характеристики проводника также влияют на итоговое сопротивление кабеля (в данном случае стабильные 50 Ом);
• Наружный экран-проводник (диаметр 5,64 мм). Слой защиты от внешних сигналов организован двумя слоями: фольгой и оплеткой. Вместе они образуют надежную преграду, которая отражает и отводит помехи. Качественный экран — это залог надежной среды передачи;
• Огнестойкая оболочка с низким дымовыделением (диаметр 7,54 мм). Внешний защитный слой черного цвета не содержит галогенов и выделяет минимальное количество дыма при нагреве. Кабель имеет маркировку LSZH FR, что позволяет применять его в общественных заведениях с публичным доступом и офисах, когда требуется соблюдение норм безопасности.
