Генератор огнетушащего аэрозоля ГОА СТ-3400

Генераторы огнетушащего аэрозоля ГОА СТ-3400 ГОА-II-3,4-54-80-ТУ 4854-001-38323993-2012 являются средствами объемного тушения и используются для локализации и тушения пожаров класса В (легковоспламеняющихся и горючих жидкостей - бензин и другие нефтепродукты, органические растворители и т.п.) и подкласса А2 (твердых материалов - древесина, изоляционные материалы, пластмассы и др.), а также электрооборудования (силовые и высоковольтные установки, бытовая и промышленная электроника и т.п.), в том числе находящегося под напряжением до 40 кВ.

ГОА СТ-3400 предназначены для противопожарной защиты административных и производственных зданий и сооружений.

Генераторы не предназначены для тушения щелочных и щелочноземельных металлов, а также веществ, горение которых происходит без доступа воздуха. Генераторы не предназначены для использования в производственных зданиях и на объектах, связанных с обращением взрывоопасных газо-воздушных смесей.

ГОА СТ-3400 соответствуют требованиям Технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. № 123-ФЗ), ГОСТ Р 53284-2009 «Техника пожарная. Генераторы огнетушащего аэрозоля стационарные. Общие технические требования. Методы испытаний», требованиям Технического регламента «О безопасности объектов внутреннего водного транспорта» (утв. постановлением Правительства РФ от 12 августа 2010 г. N 623), Правилам Российского Речного Регистра, техническим условиям на их изготовление ТУ 4854-001-38323993-2012.

Соответствие генераторов Техническому регламенту о требованиях пожарной безопасности подтверждается сертификатом соответствия С-RU.ПБ34.В.00862

ГОА СТ-3400 могут использоваться в качестве стационарных средств для профилактики возникновения пожароопасных ситуаций, ограничения распространения и ликвидации пожаров в машинных помещениях и их шахтах, насосных и багажных отделениях, грузовых помещениях морского и внутреннего водного транспорта, а также на объектах их инфраструктуры.

Генераторы СТ-3400 также могут применяться на транспортных средствах при механических воздействиях, допустимых для группы механического исполнения М25 по ГОСТ 17516.1-90.

Устройство и принцип работы

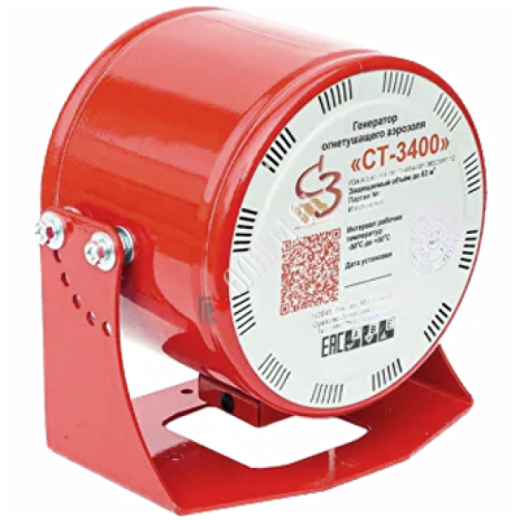

ГОА СТ-3400 представляют собой цилиндр высотой 185 мм и диаметром 220 мм, в котором размещен заряд АОС массой 3,4 кг и блок охлаждения аэрозоля. По цилиндрической поверхности равномерно расположены отверстия для выхода аэрозоля в защищаемый объем. На корпусе расположена клеммная колодка для подключения электрических проводов системы модуля «Соболь».

У генератора ГОА СТ-3400 максимальный защищаемый объем условно-герметичного помещения при ликвидации пламенного горения модельных очагов пожара подкласса А2 и класса В составляет 63 м³.

Принцип действия генератора СТ-3400 основан на ингибировании химических процессов горения высокодисперсными частицами солей щелочных металлов, выделяющимися при сгорании аэрозолеобразующего заряда, и способными находиться во взвешенном состоянии в воздухе помещения длительное время.

Для пуска генератора используется электрический импульс, что позволяет применить генераторы в составе автоматических установок аэрозольного пожаротушения, в том числе в автономных модулях.

Пуск стандартного модуля происходит от поступления токового импульса силой ˃ 2 А при напряжении 12-24 В, источниками которого могут быть:

• автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
• устройства ручного пуска (кнопки).

Огнетушащий аэрозоль химически нейтрален, является диэлектриком, при рабочих концентрациях не токсичен, легко растворим в воде. Водный раствор обладает слабой щелочной реакцией.

При срабатывании генератора концентрация кислорода в защищаемом помещении не уменьшается.

После срабатывания генератора аэрозоль из помещения удаляется проветриванием.

Осевший аэрозоль удаляется с различных поверхностей протиркой, пылесосом или смывается водой.

Генератор должен сохранять работоспособность при воздействии на него:

• температуры окружающей среды (при хранении и эксплуатации) от -50°С до +50°С, а также относительной влажности воздуха до 98% при температуре +25°С, без концентрации влаги;
• после вибрационных воздействий, имитирующих транспортную тряску с ускорением 30 м/с² при частоте от 10 до 120 ударов в минуту или 15000 ударов.

Генераторы являются не восстанавливаемыми изделиями и после использования (применения) подлежат утилизации.

Максимальная температура корпуса генератора во время и по окончании его работы не должна превышать 75°С.

Заряд генераторов должен изготавливаться из аэрозолеобразующего состава 5-53-1 по ТУ 4854-089-07514305-99. Входящие в состав аэрозоля вещества не должны обладать озоноразрушающим потенциалом.

Приведение генератора в действие должно осуществляться с помощью электрического импульса. Параметры пускового электрического импульса должны отвечать следующим требованиям:

• пусковое напряжение 12-24 В;
• вид тока - постоянный
• ток запуска не менее 2 А;
• продолжительность импульса не менее 2 секунд при напряжении 12 В или не менее 1 секунды при напряжении 24 В.

Максимальные значения тока контроля состояния цепи запуска генератора не должны превышать:

• при постоянном контроле - 0,01 А;
• при периодическом контроле в течение не более 15 секунд, при перерывах в протекании не менее 10 минут - 0,1 А.
