Генератор огнетушащего аэрозоля ГОА СТп-1400

Генератор огнетушащего аэрозоля ГОА СТп-1400 ГОА-II-1,4-54-33-ТУ 4854-004-38323993-2015, размещаемый на стационарных объектах, предназначен для производства огнетушащего аэрозоля и подачи его в защищаемое помещение при ликвидации пожаров А2 и класса В (по ГОСТ 27331-87), локализации пожаров подкласса А1, а также тушения пожаров в помещениях с кабелями, электроустановками и электрооборудованием, находящимися под напряжением до 40 кВ.

Максимальный защищаемый объем условно герметичного помещения СТп-1400 составляет 28 м³.

Генераторы предназначены для использования при тушения пожаров в общественных и производственных зданиях.

ГОА СТп-1400 также могут использоваться в качестве стационарных средств для профилактики возникновения пожароопасных ситуаций, ограничения распространения и ликвидации пожаров в машинных помещениях и их шахтах, насосных и багажных отделениях, грузовых помещениях морского и внутреннего водного транспорта, а также на объектах их инфраструктуры.

Генератор может использоваться также в установках пожаротушения при тушении пожара на подвижном составе РЖД, включая электро и дизель-поезда, локомотивы.

ГОА СТп-1400 являются не восстанавливаемыми изделиями и после использования (применения) подлежат утилизации.

Генератор не применяется для тушения щелочных и щелочноземельных металлов, а также веществ, горение которых происходит без доступа воздуха.

ГОА СТп-1400  не предназначены для использования в производственных помещениях с обращением взрывоопасных газовоздушных смесей.

Генератор должен сохранять работоспособность при транспортировании, хранении и эксплуатации при температуре окружающего воздуха от -50°С до +60°С, а также относительной влажности воздуха до 98% при +25°С, без конденсации влаги.

Устройство и принцип действия

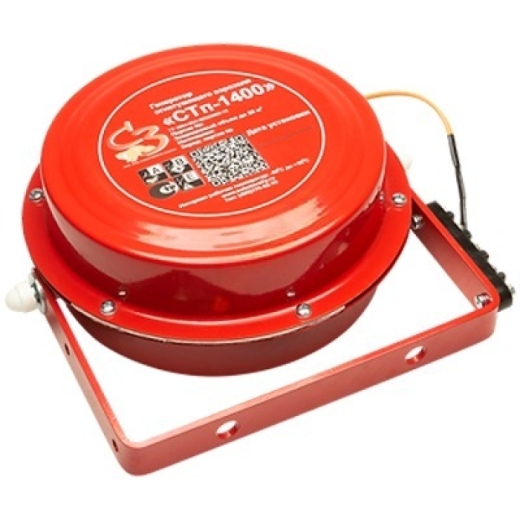

Генератор представляет собой прочный металлический корпус, состоящий из двух частей, соединенных болтовыми креплениями, между которыми предусмотрена специальная сопловая щель для выхода ОТВ. Внутри размещен аэрозолеобразующий заряд массой 1,4 кг. Для монтажа на несущие конструкции генератор снабжен П-образным металлическим кронштейном.

Пуск стандартного генератора происходит от поступления токового импульса силой ˃ 2 А, при напряжении 12-24 В источниками которого могут быть:

• автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
• устройства ручного пуска (кнопки).

Поступающий на электроактиватор токовый импульс приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее состав выбрасывается в зону тушения через щелевидное сопловое отверстие по всей окружности генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.

Комплектность

В комплект генератора огнетушащего аэрозоля входят:

• генератор СТп-1400  - 1 шт;
• специальные установочные изделия (по требованию) - 1 шт;
• паспорт - 1 шт;
• руководство по эксплуатации - 1 шт.

Монтаж и подготовка к работе

Расчет количества генераторов, необходимого для защиты заданного объема, производится по методикам свода правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», а также других нормативных документов, регламентирующим требования к системам аэрозольного тушения.

Генераторы следует устанавливать таким образом, чтобы обеспечить быстрое и равномерное заполнение всего объема защищаемого помещения огнетушащим аэрозолем.

С этой целью:

• Генераторы размещаются по возможности равномерно по всей площади помещения.
• В случае необходимости генераторы могут размещаться группами не более 12 шт.
• Расстояние между осями генераторов в группе должно быть не менее 1,5 их диаметров.
• Место установки генераторов и направление сопловых отверстий необходимо выбирать таким образом, чтобы обеспечить наиболее свободное распространение выходящего аэрозольного потока.

Размещение генераторов в защищаемых помещениях должно производиться с учетом следующих требований:

• Расстояние от генератора до ограждающих конструкций должно быть не менее 50 мм.
• Не допускается установка генераторов на сгораемых основаниях.
• В рабочем положении оси выходных отверстий генератора должны быть сориентированы в горизонтальной плоскости.
• При необходимости допускается расположение генератора с любой ориентацией осей выходных отверстий в пространстве, вплоть до вертикальной.
• Должна быть предусмотрена возможность доступа к смонтированным генераторам для производства контрольно-профилактических и регламентных работ.
• При использовании нескольких генераторов для защиты одного объема должно быть обеспечено их единовременное срабатывание.
• Должно быть предусмотрено отключение принудительной вентиляции в защищаемом объеме до начала работы генераторов.

Меры безопасности

При организации эксплуатации генераторов необходимо соблюдать следующие меры безопасности:

• К работе с генераторами могут допускаться только лица, возрастом не менее 18 лет, знающие устройство генераторов и правила обращения с ними в объеме Руководства по эксплуатации. Допуск лиц для работы с генераторами, прошедшими соответствующую подготовку и успешно сдавшими зачет, должен быть оформлен приказом (распоряжением) по организации, организующей их эксплуатацию.
• В организациях, занимающихся эксплуатацией генераторов, должны быть приняты меры по строгому учету наличия и состояния генераторов.
• В местах установки и хранения генераторов должен применяться режим запрещения открытого огня ближе 3 метров к генераторам (проведение газо и электросварки, работа карбюраторных и дизельных двигателей, печи отопления, курение и т.п.) или работ, в результате которых могут образовываться горячие искры огня (резка металлов образивным инструментом и т.п.).

При работе с генератором следует помнить, что он включает в себя аэрозолеобразующий заряд (состав), горящий без доступа воздуха.

Подключение пусковых проводов к клеммной колодке генератора осуществляется после завершения комплекса пусконаладочных работ по всей системе противопожарной автоматики.

При проектировании электрических линий запуска генераторов следует предусмотреть меры, исключающие возникновение токов наводок, которые могут привести к несанкционированному запуску генераторов.

При возникновении пожара и срабатывании генераторов лица, находящиеся в этот момент в защищаемом помещении, должны быстро покинуть его, по возможности плотно закрыть за собой двери и не предпринимать никаких действий по проникновению в помещение до прибытия подразделений пожарной охраны.

Не рекомендуется применять генераторы в составе автоматических установок аэрозольного пожаротушения в помещениях, которые не могут быть покинуты людьми до начала работы генераторов, так как в помещении заполненном аэрозолем полностью теряется видимость. В этих случаях следует применять только ручное управление пуском генераторов.

В случае невозможности быстро покинуть помещение при срабатывании системы следует защищать органы дыхания от воздействия аэрозольных частиц с помощью марлевых или тканевых повязок.

При эксплуатации генераторов необходимо соблюдать правила пожарной безопасности, учитывать, что при работе генератора могут образовываться тепловые зоны:

• радиусом 0,15 м - с температурой до 400°С;
• радиусом 0,3 м - с температурой 200°С;
• радиусом 1,4 м - с температурой 75°С.

После использования генераторов, аэрозоль из помещения удаляется проветриванием.

Категорически запрещается:

• использовать генератор для ручного тушения пожара;
• производить сварочные или другие огневые работы ближе 1 метра от генератора;
• использовать генератор, имеющий механические повреждения;
• разбирать генератор.
