Пусковое устройство ПУ-Соболь для запуска ГОА серии СТ

Пусковое устройство ПУ-Соболь предназначено для управления системами аэрозольного пожаротушения с целью локализации и ликвидации пожаров в отдельно стоящих гаражах и гаражных боксах, закрытых трансформаторных подстанциях, распределительных устройствах электросетей, радиорелейных и телефонных ретрансляторах, кладовых и небольших складах различного назначения, в том числе для хранения легковоспламеняющихся и горючих жидкостей, дизельных и котельных помещениях,  транспортных контейнерах, закрытых двигательных отделениях, грузовых помещениях транспортных средств и т. п.

ПУ-Соболь используется как дополнительное оборудование для запуска одного, двух и десяти генераторов огнетушащего аэрозоля серии СТ.

Автономное пусковое устройство ПУ-Соболь на 1 ГОА применяется для реализации систем аэрозольного пожаротушения на базе 1 генератора огнетушащего аэрозоля с возможностью пуска вручную при помощи двухпозиционного тумблера или же автоматически при поступлении сигнала от линейного теплового извещателя Protectware.

Устройство и принцип работы

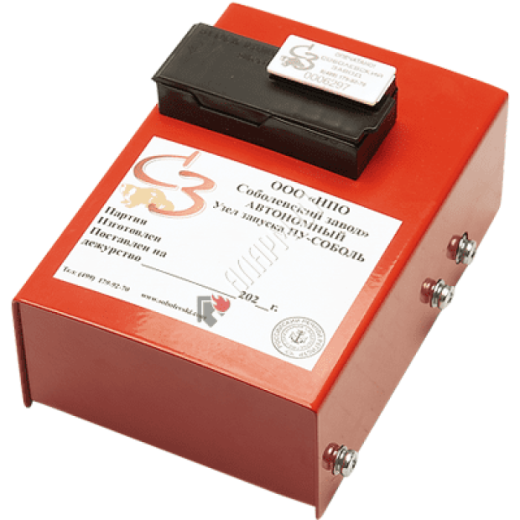

Прибор выполнен в металлическом корпусе и снабжен встроенным источником питания для автономной работы при отсутствии внешнего питания. Элементы ПУ-Соболь смонтированы на вертикальной панели. С лицевой стороны панели находится рукоятка переключателя. С задней стороны панели размещены переключатель, литиевая батарея, усилитель тока УТПИ, соединительная колодка и коммутационные провода.

ПУ-Соболь представляет собой электронное устройство, имеющее встроенный источник питания для автономного запука и предназначенное для управления системами аэрозольного пожаротушения. В зависимости от варианта исполнения ПУ-Соболь может комплектоваться системами автоматического тушения, управления внешним оборудованием и свето-звуковыми табло, контроля обрыва цепей генераторов огнедышащего аэрозоля и т.п.

Электрическая схема позволяет осуществить пуск от входящих в ее состав автономных источников электроэнергии. ПУ-Соболь имеет ручной пуск и автоматический.

ПУ-Соболь входит в состав модуля «Соболь» вместе с  генераторами типа СТ (СТ-400, СТ-2000, СТ-3400, СТ-6750) и линейным тепловым детектором. Линейный тепловой детектор (ЛТД) представляет собой двужильный провод в двойной изоляции. Жилы ЛТД изготовлены из специального сплава и перевиты между собой так, что имеется гарантированное усилие, стремящееся их замкнуть. Изоляция жил выполнена из полимерного материала теряющего механическую прочность при заданной температуре (например: 68°C, 92°C, 138°C). ЛТД включён в линию управления между генератором и источником тока, таким образом, чтобы при достижении порогового значения температуры разрушение изоляции между жилами вызвало замыкание цепи и срабатывание генератора.

Генератор приводятся в действие электрическим импульсом, вырабатываемым ПУ-Соболь. Поступающий на генератор импульс тока от ПУ-Соболь приводит к активации аэрозолеобразующего заряда, в процессе чего образуется аэрозольная смесь из высокодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в защищаемый объем через сопловые отверстия генератора. Аэрозольное облако выступает как ингибитор, прекращающий возникшие химические реакции, тем самым обеспечивает быструю локализацию и тушение пожара.

Электрическая схема модуля «Соболь» не связана с электросистемами защищаемых помещений и позволяет осуществить пуск от входящих в его состав автономных источников электроэнергии, установленных в ПУ-Соболь.

Модуль «Соболь» имеет ручной автономный пуск, осуществляемый с ПУ-Соболь переключением тумблера.

На корпусе ГОА серии СТ расположена клеммная колодка для подключения электрических проводов системы модуля «Соболь».

Монтаж и подготовка к работе

Узел запуска ПУ-Соболь должен устанавливаться вне защищаемого помещения или, если это не возможно, непосредственно у выхода из него, так, чтобы включить модуль «Соболь» можно было из-за открытой двери и затем, без помех, закрыть её.

Провода, соединяющие элементы модуля «Соболь», должны быть надежно защищены от механических повреждений и не иметь поврежденной изоляции.

Во избежание ложного срабатывания ГОА должны быть приняты меры, исключающие возможность возникновения в цепях модуля «Соболь» электрического напряжения от посторонних источников тока.

Прокладка проводов модуля «Соболь» должна осуществляться таким образом, чтобы исключить наведение в цепях управления ЭДС, которая может создать на клеммах ГОА напряжение, превышающее 1,5 В и длительностью более 1 мин.

ЛТД может состоять из одного или нескольких параллельных участков, размещаемых под потолком помещения. Кроме того, отдельные участки ЛТД могут быть размещены непосредственно в наиболее опасных, с точки зрения вероятности возникновения пожара, местах. Участок ЛТД должен быть не короче 1 м.

Не допускается к монтажу ЛТД, имеющий глубокие царапины, переломы, либо другие дефекты. Жилы ЛТД должны быть разведены во избежание короткого замыкания. Все участки ЛТД соединяются между собой параллельно. При монтаже ЛТД следует руководствоваться требованиями по размещению тепловых пожарных извещателей. Суммарное сопротивление участка ЛТД с монтажным проводом не должно превышать 5 Ом.

После монтажа цепи ЛТД необходимо проверить ее на отсутствие короткого замыкания, так как оно может привести к автоматическому срабатыванию ГОА.

В первую очередь к ПУ-Соболь подключается цепь ЛТД через электрические провода. Необходимо никогда не замыкать контакты 3 и 4 ПУ-Соболь, иначе сработает УТПИ. УТПИ одноразового использования.

ГОА через электрические провода подключаются к ПУ-Соболь в последнюю очередь. Перед подключением ГОА, необходимо проверить контакты 1 и 2 ПУ-Соболь на отсутствие напряжения, иначе сработают ГОА. ГОА одноразового использования.

Контроль целостности цепей запуска допускается проводить при условии, что через ГОА будет протекать ток не более 0,05А в течение не более 1 мин.

Последовательность монтажа элементов модуля «Соболь» производить в следующем порядке:

• Установка ГОА.
• Установка ПУ-Соболь.
• Прокладка цепи ЛТД.
• Прокладка необходимых электрических проводов.
• Подключение электрических проводов к цепи ЛТД.
• Подключение электрических проводов к ГОА.
• Подключение электрических проводов к контактам 3 и 4 Пу-Соболь, со-единяющих цепь ЛТД с Пу-Соболь.
• Подключение электрических проводов к контактам 1 и 2 Пу-Соболь, со-единяющих ГОА с Пу-Соболь.

Последовательность демонтажа элементов модуля «Соболь» производить в следующем порядке:

• Отсоединить провода от контактов 1 и 2 ПУ-Соболь.
• Отсоединить провода от ГОА.
• Отсоединить провода от контактов 3 и 4 ПУ-Соболь.
• Демонтировать ГОА, ПУ-Соболь и ЛТД.

Приведение генератора в действие должно осуществляться с помощью электрического импульса. Параметры пускового электрического импульса должны отвечать следующим требованиям:

• сила тока не менее 1,1А
• пусковое напряжение 12-24 В;
• вид тока - постоянный и переменный;
• продолжительность импульса не менее 2 с при напряжении 12 В, не менее 1 с при напряжении 24 В;
• сопротивление узла запуска 5,0-5,5 Ом.

Максимальные значения тока контроля состояния цепи запуска генератора не должны превышать:

• при постоянном контроле 0,01 А;
• при периодическом контроле в течение не более 2 минут, с интервалами между включениями не менее 10 минут - 0,1 А.

Меры безопасности

Запрещается:

• нагревать ГОА и ПУ-Соболь до температуры более 60°С;
• производить сварочные и иные работы с открытым пламенем на расстоянии ближе 1,5 метров от ГОА и ПУ-Соболь, не защитив их специальным несгораемым экраном;
• производить вскрытие ГОА и элементов ПУ-Соболь;
• прозвонка цепей запуска ГОА токами более 0,05 А и продолжительностью более 1 мин.
• прозвонка цепей внутреннего монтажа ПУ-Соболь;
• производить работы по подключению проводов управления к ПУ-Соболь и их прозвонку при нахождении в помещении людей;
• производить пуск модуля «Соболь» при наличии в помещении людей;
• производить демонтаж ГОА и ПУ-Соболь до их полного остывания;
• размещать в контакте с корпусами ГОА горючие материалы.

При случайном попадании в зону действия аэрозоля следует защитить органы дыхания от аэрозольных частиц с помощью подручных средств (тканевые повязки, платки и т.п.)
