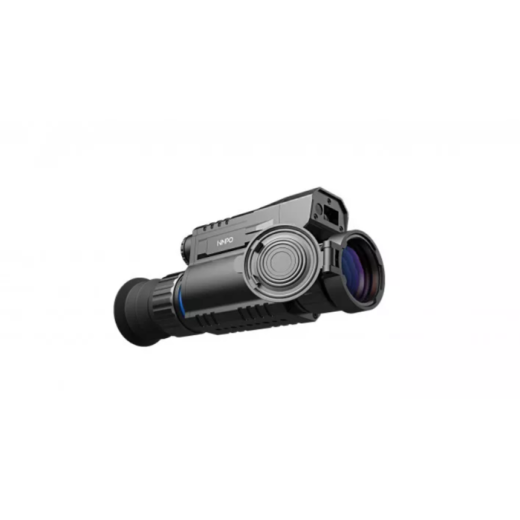

Тепловизионный прицел с дальномером NNPO TR22-LRF-635

Назначение

Тепловизионный прицел с дальномером NNPO TR22-635 LRF (1,96...15,68x) на базе матрицы 640x512 разработан в первую очередь для ночной охоты и точной стрельбы на малых/средних дистанциях в сложных погодно-световых условиях.

Прибор измеряет расстояние до зверя в пределах 800 м, эффективен в темноте и при низких температурах до -30 C, чётко видит сквозь ельник и кустарник, держит отдачу крупного калибра (до 6-7 тыс. Дж) и при этом может использоваться как тепловизионный монокуляр для круглосуточных наблюдений.

Ключевые параметры

• 3 варианта использования: как прицел, дальномер или монокуляр.
• Дальность обнаружения цели 2,3x2,3 м до 3 км, цели 1,5x0,9м до 2 км.
• Объектив F35mm. Увеличение 1,96x, зум 2x / 4x / 8x. Режим PiP 2x.
• Сенсор 640x512, 12 мкм, 50 Гц, NETD<35 mK. 3 типа калибровки.
• Лазерный дальномер (замеры 800 м). Сканирующий режим работы.
• 10 профилей выверки. 8 сеток по 5 цветов. Режим «без сетки».
• 8+ часов работы от 1 аккумулятора 18650. Подключение к Power Bank.
• Морозостойкий OLED экран. 2 режима наблюдения, 5 цветовых палитр.
• Стойкость к отдаче 6000-7000 Дж. Пыле- и водозащита класса IP67.
• Адаптивный кронштейн NNPO на Weaver. Наглазник, крышка объектива.

Функциональные и конструкционные особенности

Цифровое увеличение 1,96...15,67x. Максимальная дальность обнаружения (объект 2,3x2,3 м) — до 3 км. Даже внутри линейки прибор отличается небольшой кратностью 1,96x (с 8-кратным зумом — до 15,67x) и подходит и для ближних, и для средних дистанций. По сравнению с моделями NNPO TR22 на базе 384й матрицы, NNPO TR22-635 LRF с матрицей 640x512 обеспечивает намного большее поле зрение (12,5×10) и расширенное, более детальное изображение. А за счёт высокой чувствительности сенсора NETD<35mK и 2 специально настроенных режимов наблюдения, картинка остаётся чёткой и понятной, а цель уверенно идентифицируется практически на любом фоне даже в самых сложных погодных условиях (дождь, холод, туман). Олень обнаруживается на дистанции до 2 км и распознаётся на расстоянии до 1 км. Для зайца или крысы параметры «скромнее»: дальность обнаружения до 700 метров, дальность распознавания до 180.

Встроенный лазерный дальномер точнее подвесных моделей и выполняет замеры и на свету, и в темноте, в отличие от дальномеров-монокуляров. Активируется вручную, кнопкой или через меню, работает в режиме сканирования и непрерывно выводит результаты замеров в верхней строке дисплея. Дальность измерений составляет порядка 800 м. В отличие от классической компоновки, у тепловизоров NNPO TR модуль дальномера расположен на корпусе не сбоку, а сверху, позволяя сохранить симметрию и баланс конструкции в целом.

Простой базовый функционал. 10 стрелковых профилей. Тепловизионный прицел с дальномером NNPO TR22 LRF — это модель для тех, кому не нужен видеорекордер или Wi-Fi. Функционал самый простой: дискретный 8-кратный цифровой зум, режим PiP (картинка в картинке) и разъём USB-C для подключения к внешнему монитору, рекордеру или блоку питания. Пристрелка выполняется для 10 различных дистанций (по одной на каждый профиль), боезапасов или ружей как при оптическом увеличении, так и с использованием зума и функции PiP. Для каждого профиля выбирается своя сетка нужного цвета и конфигурации: их в прицеле восемь — от простого креста до сложной Милдот, все немасштабируемые. Если же тепловизор используется в качестве монокуляра или дальномера, прицельная марка отключается и не мешает наблюдениям / измерениям.

Максимальная защита от ударов, воды и пыли. Адаптивное крепление на Вивер. Тепловизор NNPO TR22-635 LRF можно использовать и для установки на оружие, и для наблюдений с рук. Конструкция даже с дальномером получилась компактной и достаточной лёгкой — 520 грамм без крепления и батареи. Как заявляет производитель, прибор рассчитан на отдачу до 1000 G (примерно 6-7 тыс. Дж), включая калибр .375 H&H Mag, от воды и пыли защищён по классу IP67 — выдержит проливной дождь и случайное падение в неглубокий (до 1 м) пресный водоём, и может эксплуатироваться практически в любом климате и при любой погоде при температуре от -30 до +60 °C. В нижней грани корпуса 5 резьбовых отверстий для установки фирменного кронштейна на планку Weaver (в комплекте). Получается отрегулировать вынос и положение прицела с учётом используемого оружия и индивидуальных особенностей стрелка.

Продуманная эргономика. Удобное управление. И механика, и кнопочное управление, рассчитаны на комфортную настройку как левой, так и правой рукой, в том числе в перчатке. На объективе откидная поворотная крышка, защищающая линзу от повреждений и мусора. Окуляр фокусируется в пределах +/-5 диоптрий (максимальный диапазон для современного «тепла» и «цифры»), а оригинальный резиновый наглазник убирает паразитную боковую засветку и при выносе выходного зрачка 48 мм существенно уменьшает шансы разбить себе бровь.

Быстрый старт. Не менее 8 часов автономной работы. Полное включение NNPO TR22-635 LRF занимает пару секунд. А длительность работы от полностью заряженной аккумуляторной батареи 18650 (65 мм, с «плоскими» контактами) составляет не менее 8 часов, что в 1,5 раза больше, чем у предыдущей линейки TR20. Через USB-разъём, который находится под резиновой заглушкой, возможно подключение Power Bank для увеличения рабочего времени. Прицел можно вручную или автоматически переводить в «спящий» режим (прибор работает с выключенным экраном) и/или использовать функцию автовыключения питания — для экономии заряда аккумулятора и улучшения маскировки в ночное время.
