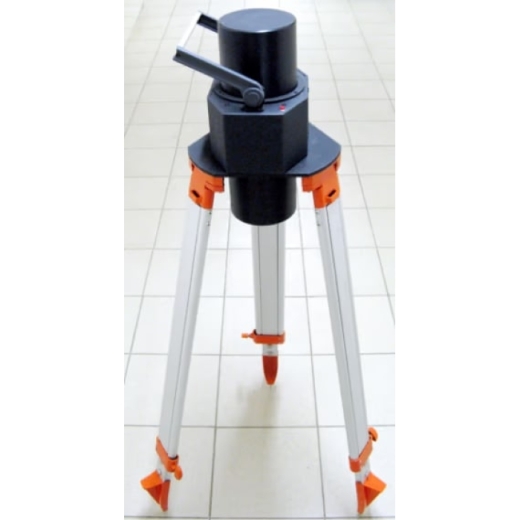

Портативный гамма-спектрометр NaI ПАК
Под заказ
Доставка
Доставка
- Доставка согласно тарифам ТК
- Срок доставки от 1 до 5 дней
Условия гарантии
Гарантия
Гарантийный срок 12 мес.
- Описание
-
Переносной спектрометр гамма-излучения NaI ПАК
Гамма-спектрометр предназначен для определения характеристик источников гамма-излучения In situ гамма-спектрометрическим беспробоотборным методом, в т.ч. источников, находящихся за слоем поглощающего материала.
Гамма-спектрометр NaI ПАК предназначен для контроля, в т.ч. оперативного, радионуклидного состава и активности проб допустимых сбросов и выбросов АЭС. Контроль выполняется путем лабораторного низкофонового радионуклидного анализа счетных образцов, изготовленных из проб допустимых сбросов и выбросов АЭС.
Минимальные значения активности радионуклидов, определяемые за 1 час измерений на NaI ПАК, составляют:
-
не более 0.5 Бк каждого радионуклида, входящего в состав композиции Co‑60, Co-58, Mn-54, Cs-137, Cs-134, Ag-110m, I-131, Zr-95; Nb-95, Cr-51, Fe-59, находящейся на аэрозольном фильтре;
-
не более 0.2 Бк радионуклида I-131 на йодном фильтре, дополнительно содержащем радионуклиды Co-60, Co-58 и Mn-54 с активностями ~ 0.2 – 0.5 Бк;
-
не более 1 Бк/образец каждого радионуклида в смеси Co-60, Co-58, Mn-54, Cs-137, Cs-134 при измерении проб жидких сбросов в контейнере объемом ~ 0.4 литра.
-
- Характеристики
-
Наименование характеристики
Значение характеристики
Диапазон регистрируемых энергий гамма-излучения, кэВ: NaI ПАК-0-63В63/3М, NaI ПАК-0-76В76/3М, NaI ПАК-1-76B64/3M-LB, NaI ПАК-1-76B76/3М
от 30 до 3000
NaI ПАК-0-R76*127AS406/3M, NaI ПАК-0-СДН.30.200.80 NaI ПАК-0-СДН.30.200.100, NaI ПАК-0-СДН.30.63.63
NaI ПАК-1-СДН.30.63.63
от 50 до 3000
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность), %, не более
1,0
Энергетическое разрешение для линии с энергией 661,6 кэВ, %, не более: NaI ПАК-0-63В63/3М, NaI ПАК-0-76В76/3М, NaI ПАК-1-76B64/3M-LB,
NaI ПАК-1-76B76/3М
7,5
NaI ПАК-0-R76*127AS406/3M 9,0
NaI ПАК-0-СДН.30.200.80 NaI ПАК-0-СДН.30.200.100
11,0
NaI ПАК-0-СДН.30.63.63 NaI ПАК-1-СДН.30.63.63
8,5
Эффективность регистрации для нуклида 137Cs в пике полного поглощения в фиксированной геометрии – точечный источник на расстоянии 250 мм от торца (плоскости) детектора, отн. ед., не менее: NaI ПАК-0-63В63/3М, NaI ПАК-0-СДН.30.63.63 1,4∙10-3
NaI ПАК-0-76В76/3М 2,3∙10-3
NaI ПАК-0-R76*127AS406/3M 2,6∙10-2
NaI ПАК-0-СДН.30.200.80 1,5∙10-2
NaI ПАК-0-СДН.30.200.100 1,7∙10-2
NaI ПАК-1-СДН.30.63.63 1,4∙10-3
NaI ПАК-1-76 B64/3M-LB 2,1∙10-3
NaI ПАК-1-76 B76/3M 2,3∙10-3
Пределы допускаемой относительной погрешности эффективности регистрации для нуклида 137Cs в пике полного поглощения в фиксированной геометрии – точечный источник на расстоянии 250 мм от торца (плоскости) детектора, %
± 5
Максимальная загрузка спектрометрического тракта комплекса, с-1, не менее 1∙105
Временная нестабильность характеристики преобразования за 24 ч непрерывной работы, %, не более 2
Питание от сети переменного тока: напряжение, В
частота, Гц
от 187 до 242
от 47 до 53
Потребляемая мощность, В·А, не более 15
Время установления рабочего режима, мин, не более 15
Нестабильность энергетической характеристики преобразования за 24 часа непрерывной работы (после установления рабочего режима), %, не более 4
Габаритные размеры, мм, не более
NaI ПАК-0-63В63/3М (диаметр х высота) 80 x 300
NaI ПАК-0-76В76/3М (диаметр х высота) 90 x 320
NaI ПАК-0-СДН.30.63.63 (диаметр х высота) 80 x 300
NaI ПАК-0-R76*127AS406/3M, (длина х ширина х высота) 710 х 135 x 85
NaI ПАК-0-СДН.30.200.80 (диаметр х высота) 230 x 350
NaI ПАК-0-СДН.30.200.100 (диаметр х высота) 230 x 370
NaI ПАК-1-76B64/3M-LB, NaI ПАК-1-76B76/3M, NaI ПАК-1-СДН.30.63.63 (длина х ширина х высота)
550 х 550 х 800
Масса, кг, не более
NaI ПАК-0-63В63/3М NaI ПАК-0-76В76/3М
NaI ПАК-0-СДН.30.63.63
3
NaI ПАК-0-R76*127AS406/3M 17
NaI ПАК-0-СДН.30.200.80 12
NaI ПАК-0-СДН.30.200.100 14
NaI ПАК-1-76B64/3M-LB NaI ПАК-1-76B76/3M
NaI ПАК-1-СДН.30.63.63
450
Средняя наработка на отказ, ч, не менее 20000
Средний срок службы, лет, не менее 8
Рабочие условия эксплуатации: - температура окружающего воздуха, °C
- относительная влажность воздуха при температуре воздуха 35°C, %, не более
- атмосферное давление, кПа
от 10 до 35 75
от 84 до 106,7
Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой. - Комплектация
-
Составная часть гамма-спектрометра: Дополнительная информация: Спектрометрический модуль - тип детектора: сцинтилляционный с ФЭУ.
- тип кристалла: NaI(Tl)
- размер кристалла: Ø 3″x 3″.
- энергетическое разрешение: не хуже 7.5%
Цифровой спектрометрический процессор, совмещенный с источником высоковольтного питания и делителем - тип процессора: цифровой.
- наименование процессора: ЦСУ-ПН-02.
- количество каналов: 256 – 16384.
- конструкционно совмещен с источником высокого напряжения и делителем.
Одноплатный компьютер PCI-104 Аккумуляторное питание GPS-приемник Беспроводной интерфейс Wi-Fi Систему обогрева детектора NaI Средства дистанционного управления модулем Штатив – подставка для установки спектрометрического модуля в измерительное положение Наплечный рюкзак со следующим оборудованием - портативный персональный компьютер (ПК) в защищенном промышленном исполнении с собственным монитором и встроенным беспроводным интерфейсом Wi-Fi для связи с СМ;
- вспомогательный GPS-приемник;
- портативный маршрутизатор Wi-Fi;
- резервные аккумуляторы;
- зарядное устройство для СМ
Программное обеспечение функционирования спектрометра «Na In Situ Spectra Measuring System» – SMS Na In Situ Программное обеспечение обработки и представления результатов измерений «Na In Situ Spectra Analysis System» – SAS Na In Situ Услуги по вводу гамма-спектрометра в эксплуатацию и его обслуживанию ЭкоСфера не просто производит и поставляет спектрометр – железку, но и готова осуществить услуги по вводу гамма-спектрометра NaI ПАК в эксплуатацию и его дальнейшее обслуживание: - обучение персонала Заказчика;
- ввод гамма-спектрометра в эксплуатацию;
- проведение поднадзорной эксплуатации спектрометра;
- научно-методическое сопровождение эксплуатации гамма-спектрометра;
- апгрейдирование программно-методического обеспечения спектрометра.
