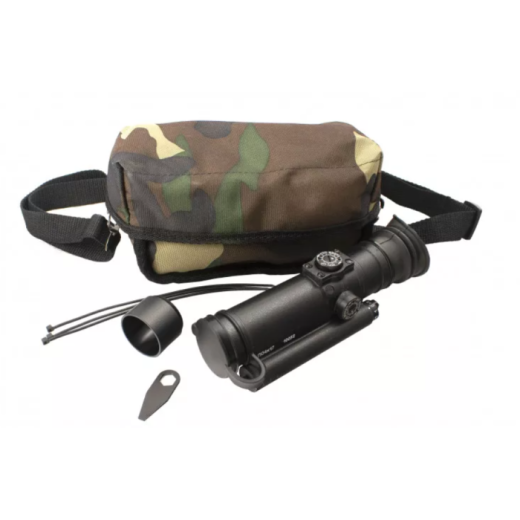

Прицел оптический ПО 4х17

Основные характеристики оптического прицела ПО 4x17

• Корпус полностью герметичен, заполнен осушенным азотом
• Установка на планку weaver
• Увеличение 4 крата, широкое поле зрения – 11°
• Удаление выходного зрачка 42 мм
• Скошенный резиновый наглазник, резиновая крышка объектива
• Пристрелочные винты с ценой деления 30 мм / 100 м
• Сетка с 2 дальномерными шкалами для оценки расстояния до целей высотой 1,5 и шириной 0,5 метра.
• Шкалы боковых поправок и поправок на дальность под калибр 5,45 мм.
• Подсветка красного цвета с регулируемой яркостью свечения (7 степеней)

Конструктивные особенности оптического прицела ПО 4x17

Корпус прицела заполнен под давлением осушенным азотом, что препятствует запотеванию оптических поверхностей при перепаде температур.

Объектив закрывается резиновой крышкой, которая защищает линзы от царапин и пыли. Стационарный наглазник фиксирует при стрельбе положение глаза относительно оптической оси окуляра и отсекает боковую засветку.

Сетка имеет 2 дальномерных шкалы для определения расстояния до цели высотой 0,5 и 1,5 метра. Цена деления шкалы боковых поправок – 0-01 т. д. Шкала поправок на дальность позволяет корректировать точку попадания на дистанции до 1000 метров под патрон калибра 5,45 мм.

Подсветка сетки используется для контрастного отображения цели на фоне прицельной марки в условиях сумерек или на тёмном фоне. Включение подсветки и регулировка яркости осуществляются при помощи специальной рукоятки. Увеличение яркости выполняется вращением рукоятки по часовой стрелке с фиксацией в выбранном положении (7 градаций яркости), в крайних положениях, обозначенных «0», подсветка отключается. Индикатором разряда батареи питания является отсутствие подсветки в положении «К».

Корректировка линии прицеливания и определение СТП осуществляется при помощи двух барабанчиков выверки (ввода поправок на дальность, на упреждение и силу ветра). Минимальная поправка соответствует шагу выверки и составляет 1МОА (1' или 3см на 100 метров).
