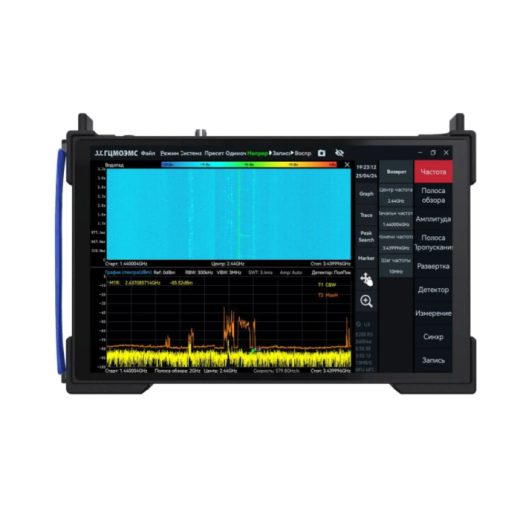

АСРВ-9ПВ
Под заказ
Бренд: Гцмоэмс
Код: 00075253
ЧАСТОТА: Диапазон частот
АСРВ- 9ПВ: АСРВ- 20ПВ
9 кГц — 9.5 ГГц: 9 кГц — 20 ГГц
Начальная погрешность установки частоты: <1 x 10-6 , поддержка ручной корректировки программы
Появились вопросы о товаре?
Доставка
Доставка
- Доставка согласно тарифам ТК
- Срок доставки от 1 до 5 дней
Условия гарантии
Гарантия
Гарантийный срок 12 мес.
- Описание
-
Основные параметрыПокупая АСРВ-9ПВ в нашем интернет-магазине, вы можете рассчитывать на бесплатную доставку по Москве.
- Диапазон частот: 9 кГц – 9,5 ГГц
- Фазовый шум (1 ГГц): -100 дБн/Гц при отстройке 10 кГц от несущей
- DANL (1 ГГц): – 157.4 дБн/Гц
- Полоса анализа: 100 МГц
- Скорость развёртки: 830 ГГц/с
- Габариты: Габариты 218 x 140 x 42 мм, масса 1,1 кг
- Упаковка и аксессуары: Анализатор спектра, адаптер питания, кабель питания
- Гарантия: 3 года
- Характеристики
-
ЧАСТОТА Диапазон частот АСРВ- 9ПВ АСРВ- 20ПВ 9 кГц — 9.5 ГГц 9 кГц — 20 ГГц Начальная погрешность установки частоты <1 x 10-6 , поддержка ручной корректировки программы Опорный генератор Внутренний или внешний, программно-управляемое переключение Внутренний термокомпенсированный кварцевый генератор 10 МГц TCXO: старение <1 x 10-6/год, температурный дрейф <1 x 10-6; OCXO (опция): старение <1 x 10-6/год, температурный дрейф <0.15 x 10-6 ЧИСТОТА СПЕКТРА Однополосный фазовый шум АСРВ- 9ПВ АСРВ- 20ПВ Несущая частота 1 ГГц 9.5 ГГц 1 ГГц 20 ГГц 1 кГц -95.2 -91.5 -91.2 -80.6 10 кГц -101.6 -98.5 -99.7 -90.6 100 кГц -100.6 -99.7 -101.1 -96.2 1 МГц -120.9 -116.2 -121.6 -111.5 Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц Диапазон частот R. L. = 0 дБмВт R. L. = -50 дБмВт R. L. = 0 дБмВт R. L. = -50 дБмВт 9 кГц — 1 ГГц < -83 < -120 < -90 < -120 1 ГГц — 3 ГГц < -83 < -120 < -80 < -120 3 ГГц — 9.5/20 ГГц < -90 < -120 < -90 < -120 Подавление радиопомех от зеркального канала 9 кГц — 3 ГГц > 90 дБн > 90 дБн 3 ГГц — 9.5 ГГц > 90 дБн (подавление помех включено) > 60 дБн (подавление помех отключено) > 90 дБн 9.5 ГГц — 20 ГГц - > 90 дБн (подавление помех включено) > 60 дБн (подавление помех отключено) Подавление помех ПЧ ( опорный уровень 0дБм) > 90 дБн (подавление помех включено), > 80 дБн (подавление помех отключено) Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± (N/M) x 100(125) МГц, N/M = 1, 2, 3, 4, 5...) ЛИНЕЙНОСТЬ IIP3/IIP2 (дБм) АСРВ- 9ПВ АСРВ- 20ПВ Несущая частота 1 ГГц 9.5 ГГц 1 ГГц 20 ГГц Опорный уровень 20 дБм 46.1 / 83.2 40.5 / 92.8 45.5 / 82.6 35.3 / 93.6 Опорный уровень 0 дБм 26.7 / 85.0 19.2 / 90.3 25.5 / 81.1 21.0 / 89.0 Опорный уровень -20 дБм 10.5 / 82.2 2.0 / 49.3 7.9 / 81.5 -4.5 / 55.3 ОБРАБОТКА СИГНАЛОВ Полоса анализа Максимум 100 MГц, коэффициент децимации 1, Объём встроенной памяти 128 Мбайт Непрерывная передача/запись IQ Максимум 50 МГц, ограничено скоростью шины USB и скоростью жесткого диска Синфазно-квадратурные данные (IQ) 125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA Отклик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с
АМПЛИТУДА Максимальная безопасная входная мощность (CW) +23 дБмВт 90 МГц (120 с опц УФШ) — 9.5/20 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) +10 дБмВт 9 кГц — 90(120 с УФШ) МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) Максимальное напряжение ± 10 В постоянного тока Диапазон отображения Средний уровень собственных шумов (DANL) — +23 дБмВт Погрешность амплитуды ± 2 дБ до 9.5 ГГц, (АСРВ 20ПВ с УФШ - ± 1 дБ) Пульсация спектра в полосепропускания ПЧ ± 2 дБ Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт РЧ-предусилители Настройка автоматического включения или принудительного выключения КСВ 90 (120 c опцией УФШ) МГц- 20 ГГц <2.0:1 Средний уровень собственныхшумов (DANL) дБмВт/Гц, RBW=10 кГц АСРВ- 9ПВ АСРВ- 20ПВ Опорный уровень –20 дБмВт –50 дБмВт –20 дБмВт –50 дБмВт 9 кГц -136.9 -142.4 -141.2 -152.3 100 кГц- 90 МГц -146.3 -150.9 -152.2 -160.2 90 МГц - 3 ГГц -145.7 -165.1 -147.2 -165.3 3 ГГц – 9.5 ГГц -148.9 -157.4 -139.1 -157.1 9.5 ГГц — 20 ГГц - - -138.2 -159.5 СТАНДРАТНЫЙ АНАЛИЗ СПЕКТРА Детектор линии развертки Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс мощность, выборки, усреднение Полоса разрешения (RBW) 1 Гц — 10 МГц Полоса видеосигнала (VBW) 1 Гц — 10 МГц Операции над графиками Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр Представление данных СПО АСРВ предоставляет обычный спектр, водопад и статистические данные Измерения Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума АСРВ- 9ПВ АСРВ- 20 ПВ Скорость развёртки — Стандартный анализ спектра около 830 ГГц/с около 890 ГГц/с RBW ≥ 1 МГц, ПЛИС, подавл. шумов: выключено около 570 ГГц/с около 590 ГГц/с RBW = 250 кГц, ПЛИС, подавл. шумов: cтандарт около 150 ГГц/с около 150 ГГц/с RBW = 30 кГц, ПЛИС, подавл. шумов: выключено около 2.8 ГГц/с около 2.7 ГГц/с RBW = 1 кГц, ЦПУ, подавл. шумов: выключено АНАЛИЗ СПЕКТРА В РЕАЛЬНОМ ВРЕМЕНИ БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов) N = 2048, D = 1 61 035 раз/с 16,384 мкс N = 32, D = 1 3 906 250 раз/с 0,256 мкс Полоса анализа в реальном времени 100 МГц Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной, окно с низким боковым лепестком Полоса разрешения (RBW) 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна Разрешение по амплитуде 0,75 дБ АНАЛИЗ ДАННЫХ / НУЛЕВОЙ ДИАПАЗОН ИЗМЕРЕНИЯ Максимальное разрешение по времени 8 нс Максимальная полоса анализа 100 МГц Режимы детектирования Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный ОБЩИЕ ХАРАКТЕРИСТИКИ Входы и выходы Внешний источник питания Type-C, USB PD Интерфейс USB Type-C USB3.0 1 шт Вход РЧ-сигнала 2.92 мм (F), входной импеданс 50 Ом Вход внешних опорных тактовых сигналов MMCX (F), амплитуда ≥ 1,5 В пик-пик, входной импеданс около 300 Ом Вход внешнего запуска Встроен в MUXIO, 3.3 В КМОП, высокоомный Дисплей IPS LCD 2560x1600, 8.8 дюйма, мультитач Внутренняя память 512 ГБ SSD, 16 ГБ RAM Потребляемая мощность Типовая 100 Вт Температура эксплуатации 0 — +50 °С Температура хранения -20 — +70 °С Масса и габариты Габариты 218 x 140 x 42 мм, масса 1,1 кг Упаковка и аксессуары Анализатор спектра, адаптер питания, кабель питания * Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 10 минут; температура окружающей среды 25 °; стандартный режим развёртки — подавление ложных сигналов выключено. Код Опция Пояснение 01 Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, температурный дрифт < 0,15 х 10-6 УФШ Пониженный фазовый шум для АСВР-20ПВ Фазовывй шум -120 дБн/Гц на 100 МГц при отстройке 1 кГц 71 Базовый анализ цифровой модуляции (CW ASK 2FSK 4FSK BPSK QPSK 8PSK 16QAM 64QAM...) Программная опция 72 Измерение импульсных последовательностей Программная опция 3К Защитный кейс Пластиковый кейс, для транспортировки/переноски прибора РК Рюкзак Рюкзак для транспортировки/переноски прибора fxt40800rxh 1 Всенаправленная антенна Всенаправленная антенна 400-8000 МГц, ку 2,1 дБ Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой.
