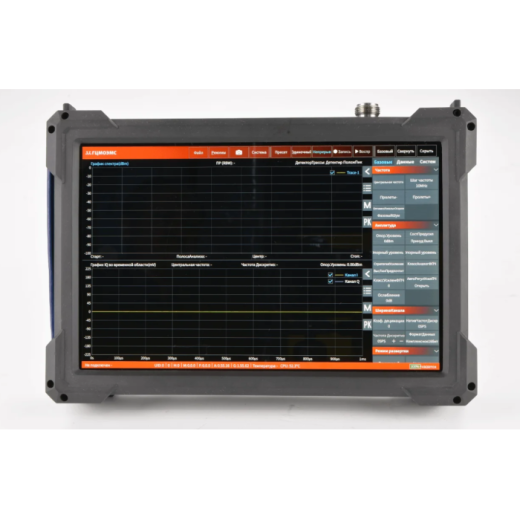

АСРВ-9П
Под заказ
Бренд: Гцмоэмс
Код: 00075252
АСРВ-9 Технические характеристики (типовые значения): ЧАСТОТА
Диапазон частот: R. L. = –20 дБмВт
Начальная погрешность установки частоты: ±1 х 10-6, поддержка ручной корректировки программы
Опорный генератор: Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6
Появились вопросы о товаре?
Доставка
Доставка
- Доставка согласно тарифам ТК
- Срок доставки от 1 до 5 дней
Условия гарантии
Гарантия
Гарантийный срок 12 мес.
- Описание
-
Основные параметрыКупив АСРВ-9П в нашем интернет-магазине, вы можете рассчитывать на бесплатную доставку по Москве.
- Диапазон частот: 9 кГц – 9.5 ГГц
- Фазовый шум (1 ГГц): -100 дБн/Гц при 10 кГц
- DANL (1 ГГц): -168 дБн/Гц
- Полоса анализа: 100 МГц
- Скорость развёртки: 900 ГГц/с
- Габариты: Масса 1.4 кг, дисплей 10.1 дюйма, разрешение 1280х800
- Упаковка и аксессуары: анализатор спектра с защитной рамкой, адаптер питания, кабель питания, ремень для переноски
- Гарантия: 3 года
- Характеристики
-
АСРВ-9 Технические характеристики (типовые значения) ЧАСТОТА Диапазон частот 9 кГц - 9,5 ГГц Начальная погрешность установки частоты ±1 х 10-6, поддержка ручной корректировки программы Опорный генератор Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6 ЧИСТОТА СПЕКТРА Однополосный фазовый шум дБн/Гц Несущая частота 1 ГГц 9,5 ГГц 1 кГц -95,2 -91,5 10 кГц -101,6 -98,3 100 кГц -100,6 -99,7 1 МГц -120,9 -116.2 Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц Диапазон частот 0 дБм -50 дБм 9 кГц — 1 ГГц < -83 < -120 1 ГГц — 3 ГГц < -83 < -120 3 ГГц — 9.5 ГГц < -90 < -130 Подавление радиоём от зеркального канала 9 кГц – 3 ГГц > 90 дБн 3 ГГц – 9.5 ГГц > 90 дБн (подавление помех включено), > 60 дБн (подавление помех отключено) Подавление помех ПЧ ( опорный уровень 0дБм) > 90 дБн (подавление помех включено), > 80 дБн (подавление помех отключено) Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± (N/M) x 100 МГц, N/M = 1, 2, 3, 4, 5...) ЛИНЕЙНОСТЬ IP3/IP2 (дБм) 1 ГГц 9,5 ГГц Опорный уровень 20 дБм 46,1/83,2 40,5/92,8 Опорный уровень 0 дБм 26,7/85 19,2/90,3 Опорный уровень -20 дБм 10,5/82,2 2,0/49,3 ОБРАБОТКА СИГНАЛОВ Полоса анализа Максимум 100 МГц, коэффициент децимации 1. Синфазно-квадратурные данные (IQ) 125 Мвыб/с Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA Ёмкость запоминающего устройства Объём встроенной памяти 128 Мбайт Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска Отлик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с АМПЛИТУДА Максимальная безопасная входная мощность (CW) +23 дБмВт 30 МГц — 20 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) +10 дБмВт 9 кГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) Максимальное напряжение ± 12 В постоянного тока Диапазон отображения Средний уровень собственных шумов (DANL) — +23 дБмВт Погрешность амплитуды ± 2 дБ Пульсация спектра в полосепропускания ПЧ ± 2 дБ Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт РЧ-предусилители Настройка автоматического включения или принудительного выключения Средний уровень собственныхшумов (DANL) дБмВт/Гц Диапазон частот R. L. = –20 дБмВт R. L. = –50 дБмВт Полоса разрешения (RBW) = 10 кГц
Детектор среднеквадратичного (RMS) значения сигнала9 кГц -136.9 -142.4 100 кГц — 90 МГц -146.3 -150.9 90 МГц — 3,0 ГГц -145.7 -165.1 3 ГГц — 9.5 ГГц -148.9 -157.4 СТАНДРАТНЫЙ АНАЛИЗ СПЕКТРА Детектор линии развертки Положительный пиковый, отрицательный пиковый, среднеквадратичный, макс мощность, выборки, усреднение Полоса разрешения (RBW) 1 Гц — 10 МГц Полоса видеосигнала (VBW) 1 Гц — 10 МГц Операции над графиками Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр Представление данных СПО АСРВ предоставляет обычный спектр, водопад и статистические данные Измерения Мощности в канале, мощности смежного канала, занимаемой полосы частот, интермодуляции, фазового шума Скорость развёртки — Стандартный анализ спектра 830 ГГц/с ПЛИС RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: выключено 570 ГГц/с ПЛИС RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандарт 150 ГГц/с ПЛИС RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: выключено 2.8 ГГц/с ЦПУ RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: выключено АНАЛИЗ СПЕКТРА В РЕАЛЬНОМ ВРЕМЕНИ БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (2048, 1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов) N = 2048, D = 1 61 035 раз/с 16,384 мкс N = 32, D = 1 3 906 250 раз/с 0,256 мкс Полоса анализа в реальномвремени 100 МГц Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной Полоса разрешения (RBW) 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна Разрешение по амплитуде 0,75 дБ АНАЛИЗ ДАННЫХ / НУЛЕВОЙ ДИАПАЗОН ИЗМЕРЕНИЯ Максимальное разрешение по времени 8 нс Максимальная полоса анализа 100 МГц Режимы детектирования Положительный пиковый, отрицательный пиковый, выборки, средних значений, усреднение, среднеквадратичный ОБЩИЕ ХАРАКТЕРИСТИКИ Входы и выходы Внешний источник питания Type-C, USB PD(20V) Интерфейс USB Type-C USB3.0 1 шт, Type-C USB2.0 1 шт, Type-А USB2.0 1 шт Видео и аудио интерфейсы Micro HDMI 1 шт, 3.5 мм аудио порт 1 шт Вход РЧ-сигнала N (F), входной импеданс 50 Ом Вход внешних опорных тактовых сигналов MCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом Выход внешних опорных тактовых сигналов Встроен в разъем MUXIO, 3.3 В КМОП, программное включение/выключение Выход внешнего запуска MMCX (F), 3.3 В КМОП Вход внешнего запуска MMCX (F), 3.3 В КМОП, высокоомный Выход аналоговой ПЧ MMCX (F)(2) макс. выходной уровень -25дБм, 50 Ом Дисплей IPS LCD 1280x800, 10.1 дюйма, мультитач Внутренняя память 16 ГБ Потребляемая мощность Типовая 25 Вт Температура эксплуатации 0 — +50 °С Температура хранения -20 — +70 °С Масса и габариты Габариты 246 x 76 x 33 мм, масса 1,4 кг (без учёта защитной рамки) Габариты 259,5 x 184,5 x 45,5 мм, масса 1,5 кг (с учётом защитной рамки) Упаковка и аксессуары Анализатор спектра с защитной рамкой, адаптер питания, кабель питания, ремешок для переноски * Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 10 минут; температура окружающей среды 25 °; стандартный режим развёртки — подавление ложных сигналов выключено. Код Опция Пояснение 01 Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) Аппаратная опция, доступна только при заказе прибора fxt40800rxh Всенаправленная антенна Всенаправленная антенна 400-8000 МГц, ку 2,1 дБ 3К Защитный кейс Пластиковый кейс, для транспортировки/переноски прибора 71 Базовый анализ цифровой модуляции (CW ASK 2FSK 4FSK BPSK QPSK 8PSK 16QAM 64QAM...) Программная опция 72 Измерение импульсных последовательностей Программная опция Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой.
