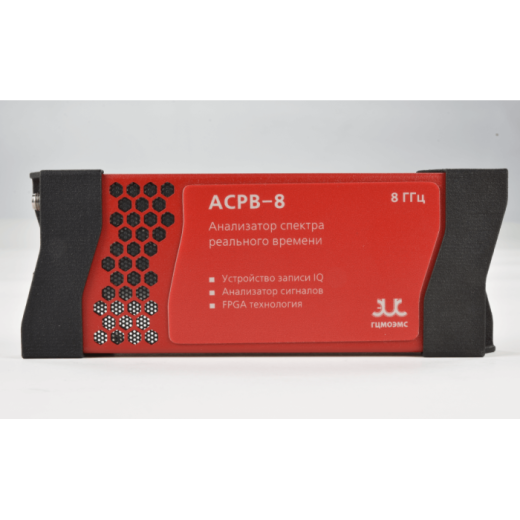

АСРВ-8
Под заказ
Бренд: Гцмоэмс
Код: 00075242
Частота: Диапазон частот
9 кГц — 8,5 ГГц: Начальная погрешность установки частоты
<1 x 10-6, поддержка ручной корректировки программы: Опорный генератор
Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6: Чистота спектра
Появились вопросы о товаре?
Доставка
Доставка
- Доставка согласно тарифам ТК
- Срок доставки от 1 до 5 дней
Условия гарантии
Гарантия
Гарантийный срок 12 мес.
- Описание
-
Основные параметрыКупив АСРВ-8 в нашем интернет-магазине, вы можете рассчитывать на бесплатную доставку по Москве.
- Супергетеродинная архитектура
- СПО АСРВ
- Совместимый API интерфейс
- Поддержка ОС Windows/Linux
- Поддержка интерфейса USB3.0 Type-C
- Эксплуатация в диапазоне температур от -40 до +50 ºC
- Низкая стоимость по сравнению с аналогами
- Характеристики
-
Частота Диапазон частот 9 кГц — 8,5 ГГц Начальная погрешность установки частоты <1 x 10-6, поддержка ручной корректировки программы Опорный генератор Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) 10 МГц <1 x 10-6/год, температурный дрейф <1 x 10-6; внутренний OCXO (опция), температурный дрейф <1 x 10-6 Чистота спектра Однополосный фазовый шум дБн/Гц Несущая частота 500 МГц 1 ГГц 3 ГГц 8,5 ГГц 1 кГц -114,3 -110,8 -102,7 -93,3 10 кГц -126,5 -120 -110,5 -102,5 100 кГц -125,1 -120,1 -111,7 -102,4 1 МГц -134,8 -133,5 -125 -117,1 Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц Диапазон частот R. L. = 0 дБмВт R. L. = -20 дБмВт R. L. = -50 дБмВт 100 кГц — 100 МГц < -101 < -110 < -104 100 МГц — 6,3 ГГц < -87 < -106 < -115 6,3 ГГц — 8,5 ГГц < -83 < -96 < -117 Подавление ложных сигналов выключено 100 кГц — 100 МГц < -87 < -102 < -123 100 МГц — 6.3 ГГц < -76 < -91 < -113 6,3 ГГц — 8,5 ГГц < -81 < -94 < -115 Подавление радиопомех от зеркального канала > +90 дБн (подавление помех включено), > +35 дБн (подавление помех отключено) Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± (N/M) x 125 МГц, N/M = 1, 2, 3, 4, 5...) Обработка сигналов Полоса анализа Максимум 100 MГц, коэффициент децимации 1 Синфазно-квадратурные данные (IQ) 125 Мвыб/с Поддержка 120-125 Мвыб/с программно-регулируемая (опция), шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе FPGA, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит Ёмкость запоминающего устройства Объём встроенной памяти 128 Мбайт Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска Отклик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с Аналоговый выход ПЧ Недоступен * Такие типовые значения показателей применимы для следующих условий: пуск и прогрев в течение 20 минут; температура окружающей среды 25 °С (внутренняя температура устройства 50 °С); стандартный режим развёртки — подавление ложных сигналов включено. Анализ данных / Нулевой диапазон измерения Максимальное разрешение по времени 16 нс Максимальная полоса анализа 50 МГц Режимы детектирования Положительный пиковый, выборки, средних значений, среднеквадратичный Амплитуда Максимальная безопасная входная мощность (CW) +26 дБмВт 30 МГц — 8,5 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) +10 дБмВт 100 МГц — 30 МГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) Максимальное напряжение ± 15 В постоянного тока Диапазон отображения Средний уровень собственных шумов (DANL) — +26 дБмВт Погрешность амплитуды ± 1,5 дБ Пульсация спектра в полосе пропускания ПЧ ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт РЧ-предусилители Настройка автоматического включения или принудительного выключения КСВН < 1,7:1 30 МГц — 8,5 ГГц (R. L. ≥ +10 дБмВт) < 2,0:1 30 МГц — 8,5 ГГц (R. L. ≥ 0 дБмВт) < 2,5:1 30 МГц — 8,5 ГГц (R. L. ≥ –40 дБмВт) Средний уровень собственных шумов (DANL) дБмВт/Гц Диапазон частот R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала 9 кГц -113,6 -122,2 -140,5 100 кГц — 100 МГц -131,5 -137,2 -163,2 100 МГц — 3,0 ГГц -131,7 -149,7 -166,6 3,0 ГГц — 6,3 ГГц -143,8 -144,4 -164,6 6,3 ГГц — 7,5 ГГц -127,4 -140,1 -161,2 7,5 ГГц — 8,5 ГГц -123,8 -137,5 -158,8 Стандартный анализ спектра Детектор линии развертки Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки Полоса разрешения (RBW) 1 Гц — 10 МГц Полоса видеосигнала (VBW) 1 Гц — 10 МГц Операции над графиками Очистка и запись, удержание максимального / минимального значений, усреднённые значения, стоп-кадр Представление данных ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные Скорость развёртки — Стандартный анализ спектра 310,3 ГГц/с ПЛИС RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное 150,2 ГГц/с ПЛИС RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное 38,7 ГГц/с ПЛИС RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное 1,8 ГГц/с ЦПУ RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное Анализ спектра в реальном времени БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов) N = 1024, D = 1 122 070 раз/с 16,384 мкс N = 32, D = 1 3 906 250 раз/с 0,512 мкс Полоса анализа в реальном времени 100 МГц Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной Полоса разрешения (RBW) 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна Разрешение по амплитуде 0,75 дБ Генератор сигналов (опция ТГ) Диапазон частот 100 кГц — 6,3/8,5 ГГц, с шагом 10 Гц Диапазон мощности -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ КСВН < 2,0:1 30 МГц — 6,3/8,5 ГГц Негармонические фазовые шумы < -50 дБн Гармоническая волна 100 кГц — 30 МГц 30 МГц — 1,6 ГГц 1,6 ГГц — 3 ГГц 3 ГГц — 3,2 ГГц 3,2 ГГц — 8,5 ГГц Вторая гармоника < -10 дБн < -10 дБн < -20 дБн < -20 дБн < -20 дБн Третья гармоника и выше < -10 дБн < -10 дБн < -20 дБн < -20 дБн < -20 дБн Утечка сигнала на приёмник 100 кГц — 30 МГц > +90 дБн 30 МГц — 3 ГГц > +80 дБн 3 ГГц — 6,3 ГГц > +70 дБн 6,3 ГГц — 8,5 ГГц > +60 дБн Общие характеристики Входы и выходы Источник питания Type-C (1), выделенный порт питания, обеспечьте пиковую мощность источника питания 5 В, 2А Допустимый диапазон напряжений 4,75 — 5,25 В, пульсация менее 200 мВ пик-пик Данные Type-C (2), USB3.0 (USB2.0 доступен, но пропускная способность ограничена) Вход РЧ-сигнала SMA (F), входной импеданс 50 Ом Вход внешних опорных тактовых сигналов MCX (F)(1), амплитуда ≥ 1,5 В пик-пик, входной импеданс 330 Ом Выход внешнего запуска Недоступно Вход внешнего запуска MMCX (F), 3.3 В КМОП, высокоомный Выход внешнего запуска MMCX (F), 3.3 В КМОП Выход аналоговой ПЧ Недоступно Потребляемая мощность Пиковая 11 Вт, типовая 8 Вт, порт питания (5В, 2A макс.), порт данных (5В, 1A макс.) Температура эксплуатации 0 — +60 °С (стандартный температурный класс) –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) Температура хранения –20 — +70 °С (стандартно) –40 — + 85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) Масса и габариты Габариты 142 x 54 x 16 мм, масса 168 г (без учёта защитного футляра и конструктивных элементов, а также длины разъёма) Габариты 156 x 62 x 22 мм, масса 296 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) Код Опция Пояснение 1 Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, температурный дрифт < 0,15 х 10-6, увеличение общего энергопотребления на 0,8 Вт ТГ Встроенный генератор сигналов (аппаратная опция) Генератор сигналов 100 кГц – 6,3/8,5 ГГц 3 Регулировка частоты дискретизации АЦП Обеспечивает регулируемую частоту дискретизации АЦП, увеличивая общее энергопотребление на 0,3 Вт И01 Внешняя плата MUXIO Преобразование интерфейса MUXIO в несколько разъёмов MMCX и разъём «плата - провод» для облегчения подключения входа запуска, выхода и других сигналов И02 Внешний модуль ГНСС Стандартный модуль ГНСС, подключённый к MUXIO И03 Внешний высокоточный модуль ГНСС Высокоточный модуль ГНСС, подключённый к MUXIO И04 Внешний модуль ГНСС с OCXO Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов, увеличивает общее энергопотребление на 1,1 Вт Т Расширенный температурный диапазон Расширение рабочей температуры до -40 — +50 °C Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой.
