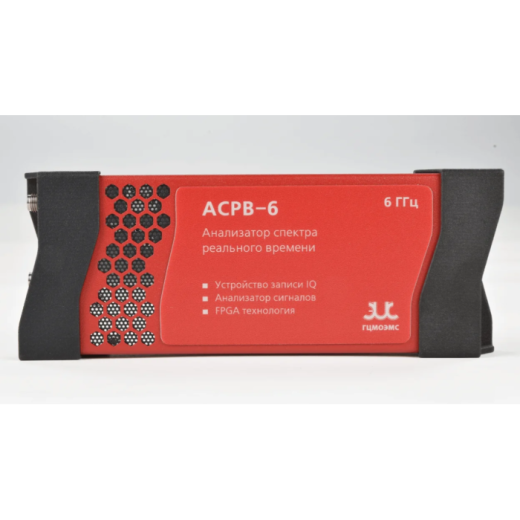

АСРВ-6

Под заказ

Бренд: Гцмоэмс

Код: 00075241

Частота: Диапазон частот

9 кГц — 6,3 ГГц: Начальная погрешность установки частоты

< 1 x 10-6, поддержка ручной корректировки программы: Опорный генератор

Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) с частотой 10 МГц < 1 x 10-6/год, дрейф температуры < 1 x 10-6: Чистота спектра

Все характеристики

Появились вопросы о товаре?

Доставка

Доставка согласно тарифам ТК
Срок доставки от 1 до 5 дней

Условия гарантии

Гарантия

Гарантийный срок 12 мес.

Описание

Основные параметры

Супергетеродинная архитектура
СПО АСРВ
Совместимый API интерфейс
Поддержка ОС Windows/Linux
Поддержка интерфейса USB3.0 Type-C
Эксплуатация в диапазоне температур от -40 до +50 ºC
Низкая стоимость по сравнению с аналогами

Покупая АСРВ-6 в нашем интернет-магазине, вы можете рассчитывать на бесплатную доставку по Москве.

Характеристики

Частота
Диапазон частот	9 кГц — 6,3 ГГц
Начальная погрешность установки частоты	< 1 x 10-6, поддержка ручной корректировки программы
Опорный генератор	Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) с частотой 10 МГц < 1 x 10-6/год, дрейф температуры < 1 x 10-6
Чистота спектра
Однополосный фазовый шум	дБн/Гц
Несущая частота	500 МГц	1 ГГц	3 ГГц	6 ГГц
1 кГц	-112,8	-107,5	-99,3	-93,1
10 кГц	-120,6	-114,2	-103,6	-101,2
100 кГц	-120,1	-112,5	-101,8	-99,3
1 МГц	-134,1	-132,8	-127,7	-122,7
Остаточный отклик Подавление ложных сигналов включено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов	Диапазон частот	R. L. = 0 дБмВт	R. L. = -20 дБмВт	R. L. = -50 дБмВт
	100 кГц — 100 МГц	< -90	< -110	< -104
	100 МГц — 6,3 ГГц	< -90	< -110	< -125
Остаточный отклик Подавление ложных сигналов выключено дБмВт	100 кГц — 100 МГц	< -90	< -100	< -100
	100 МГц — 6,3 ГГц	< -77	< -95	< -115
Подавление радиопомех от зеркального канала	> +35 дБн (подавление ложных сигналов выключено, типовое значение), > +90 дБн (подавление ложных сигналов включено)
Помехи, связанные с гетеродином	< -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…)
Линейность
IIP3 (дБмВт) Интервал 2 МГц -6 дБFs/тон	1 ГГц	3 ГГц		6 ГГц
R. L. = +20 дБмВт	51,8	44,9		40,7
R. L. = 0 дБмВт	30,8	30,5		27,4
R. L. = -20 дБмВт	12,3	11,6		7,5
R. L. = -50 дБмВт	-25,2	-23,6		-25,2
IIP2 (дБмВт) Интервал 2 МГц -6 дБFs/тон	1 ГГц	2 ГГц		3 ГГц
R. L. = +20 дБмВт	> 80	> 85		> 85
R. L. = 0 дБмВт	> 80	> 80		> 80
R. L. = -20 дБмВт	> 70	> 70		> 70
R. L. = -50 дБмВт	> 65	> 65		> 70
Обработка сигналов
Полоса анализа	Максимум 100 МГц, аналоговая полоса ПЧ установлена равной 1, коэффициент децимации 1
Синфазно-квадратурные данные (IQ)	125 выборок в секунду Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит
Ёмкость запоминающего устройства	Объём встроенной памяти 128 Мбайт
	Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска
Отклик к сигналу внешнего запуска	Максимальная частота отклика 500 раз/с
Вывод аналоговой промежуточной частоты (ПЧ)	Отсутствует
Амплитуда
Максимальная безопасная входная мощность (CW)	+26 дБмВт	30 МГц — 6,3 ГГц и предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт)
	+10 дБмВт	100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт)
Максимальное напряжение	± 15 В постоянного тока
Диапазон отображения	Средний уровень собственных шумов (DANL) — +26 дБмВт
Погрешность амплитуды	± 1,5 дБ
Пульсация спектра в полосе пропускания ПЧ	± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц)
Опорный уровень (R. L.)	–50 дБмВт — +23 дБмВт
РЧ-предусилители	Преобразователи частоты (частота ≥ 30 МГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение
КСВН	< 1,7:1		30 МГц — 6,3 ГГц (R. L. ≥ +10 дБмВт)
	< 2,0:1		30 МГц — 6,3 ГГц (R. L. ≥ 0 дБмВт)
	< 2,5:1		30 МГц — 6,3 ГГц (R. L. ≥ –40 дБмВт)
Средний уровень собственных шумов (DANL) дБмВт/Гц	Диапазон частот		R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2)	R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2)	R. L. = –50 дБмВт (коэффициент усиления ПЧ = 2)
Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала	9 кГц		-106,4	-117,5	-119
	1 МГц — 100 МГц		-134,1	-139	-137,6
	100 МГц — 3,0 ГГц		-133,2	-151,7	-160,1
	3,0 ГГц — 6,3 ГГц		-127,2	-144,6	-161,7
Стандартный анализ спектра
Детектор линии развёртки	Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки
Полоса разрешения (RBW)	1 Гц — 10 МГц
Полоса видеосигнала (VBW)	1 Гц — 10 МГц
Операции над графиками	Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр
Представление данных	ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные
Скорость развёртки — Стандартный анализ спектра	310,3 ГГц/с	ПЛИС	RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное
	150,2 ГГц/с	ПЛИС	RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное
	38,7 ГГц/с	ПЛИС	RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное
	1,8 ГГц/с	ЦПУ	RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное
Анализ данных / Нулевой диапазон измерения
Максимальное разрешение по времени	16 нс
Максимальная полоса анализа	50 MГц
Режимы детектирования	Положительный пиковый, выборки, средних значений, среднеквадратичный
Анализ спектра в реальном времени
БПФ-анализ (FFT)	Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий
	Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...)
	Типовые настройки	Частота обновления данных БПФ		POI (вероятность захвата сигналов)
	N = 1024, D = 1	122 070 раз/с		16,384 мкс
	N = 32, D = 1	3 906 250 раз/с		0,512 мкс
Полоса анализа в реальном времени	100 МГц
Оконная функция	Окно Блэкмана-Натталла, окно с плоской вершиной
Полоса разрешения (RBW)	14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна
Разрешение по амплитуде	0,75 дБ
Генератор сигналов (опция ТГ)
Диапазон частот	100 кГц — 6,3 ГГц, с шагом 10 Гц
Диапазон мощности	-50 дБмВт — 0 дБмВт, с шагом 0,25 дБ
КСВН	< 2,0:1	30 МГц — 6,3 ГГц
Негармонические фазовые шумы	< -50 дБн
Гармоническая волна	100 кГц — 30 MГц	30 MГц — 1,6 ГГц	1,6 ГГц — 3 ГГц	3 ГГц — 3,2 ГГц	3 ГГц — 6,3 ГГц
Вторая гармоника	< -10 дБн	< -10 дБн	< -20 дБн	<-20 дБн	< -20 дБн
Третья гармоника и выше	< -10 дБн	< -10 дБн	< -20 дБн	<-20 дБн	< -20 дБн
Утечка сигнала на приёмник	100 кГц — 30 МГц		> +90дБн
	30 МГц — 3 ГГц		> +80 дБн
	3 ГГц — 6,3 ГГц		> +70 дБн
Общие характеристики
Входы и выходы	Источник питания		Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик
	Данные		Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания)
	Вход РЧ-сигнала		Разъём SMA (F), полное входное сопротивление 50 Ом
	Вход внешних опорных тактовых сигналов		Разъём MCX (F) (1), амплитуда ≥ 1.5 В пик-пик, полное входное сопротивление 330 Ом
	Выход внешних опорных тактовых сигналов		Отсутствует
	Вход внешнего запуска		Встроенный в плату MUXIO, 3.3 В КМОП, высокоомный
	Выход внешнего запуска		Встроенный в плату MUXIO (тип C), 3.3 В КМОП
	Выход ПЧ аналогового сигнала		Отсутствует
Потребляемая мощность	Пиковая 10 Вт, типовая 7 Вт — 10 Вт
Температура эксплуатации	0 — +60 °С (стандартный температурный класс)
	–20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят)
	–40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят)
Температура хранения	–20 — +70 °С (стандартно)
	–40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят)
Масса и габариты	142 x 54 x 16 мм, 159 г (без учёта защитного футляра и конструктивных элементов, включая длину разъёма) 156 x 62 x 22 мм, 296 г (с учётом защитного футляра и конструктивных элементов, включая длину разъёма)

Код	Опция	Пояснение
ТГ	Встроенный генератор сигналов (аппаратная опция)	Генератор сигналов 100 кГц — 6,3 ГГц
О1	Встроенный опорный генератор OCXO (аппаратная опция)	Обеспечение большей стабильности генератора опорных импульсов
ИО1	Внешняя плата MUXIO	Преобразование интерфейса MUXIO в несколько разъёмов MMCX для подключения триггерного входа, выхода и других сигналов
ИО2	Внешний модуль ГНСС	Стандартный модуль ГНСС, подключённый к MUXIO
ИО3	Внешний модуль ГНСС с ОСХО	Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов
Т1	Расширенный температурный диапазон	Расширение рабочей температуры до -40 — +50 °C

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой.
