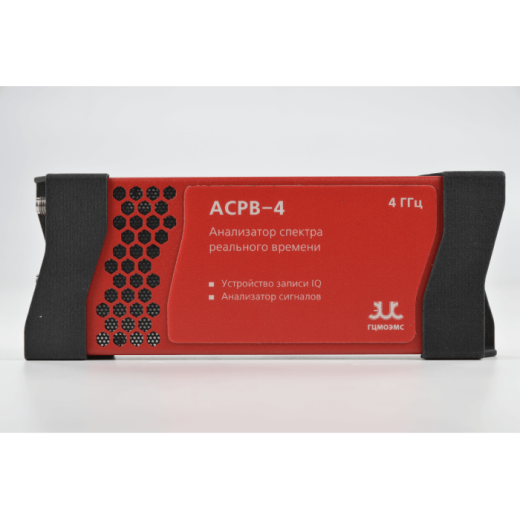

АСРВ-4
Под заказ
Бренд: Гцмоэмс
Код: 00075240
Частота: Диапазон частот
9 кГц — 4,5 ГГц, 9 кГц — 6,3 ГГц (опция УЧ): Начальная погрешность установки частоты
< 1 x 10-6, поддержка ручной корректировки программы: Опорный генератор
Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6, внутренний термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6: Чистота спектра
Появились вопросы о товаре?
Доставка
Доставка
- Доставка согласно тарифам ТК
- Срок доставки от 1 до 5 дней
Условия гарантии
Гарантия
Гарантийный срок 12 мес.
- Описание
-
Основные параметрыКупив АСРВ-4 в нашем интернет-магазине, вы можете рассчитывать на бесплатную доставку по Москве.
- Супергетеродинная архитектура
- СПО АСРВ
- Совместимый API интерфейс
- Поддержка ОС Windows/Linux
- Поддержка интерфейса USB3.0 Type-C
- Эксплуатация в диапазоне температур от -40 до +50 ºC
- Низкая стоимость по сравнению с аналогами
- Характеристики
-
Частота Диапазон частот 9 кГц — 4,5 ГГц, 9 кГц — 6,3 ГГц (опция УЧ) Начальная погрешность установки частоты < 1 x 10-6, поддержка ручной корректировки программы Опорный генератор Внутренний или внешний, программно-управляемое переключение Старение внутреннего термокомпенсированного кварцевого генератора (TCXO) < 1 м. д./год, дрейф температуры < 1 x 10-6, внутренний термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6 Чистота спектра Однополосный фазовый шум дБн/Гц Несущая частота 500 МГц 1 ГГц 3 ГГц 6 ГГц 1 кГц -109,3 -104,4 -96,5 -90,2 10 кГц -117,4 -111,3 -100,3 -98,4 100 кГц -117,2 -109,3 -98,5 -96,6 1 МГц -131,2 -129,5 -124,4 -119,6 Остаточный отклик Подавление ложных сигналов включено, дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов Диапазон частот R. L. = 0 дБмВт R. L. = -20 дБмВт R. L. = -50 дБмВт 100 кГц — 100 MГц < -85 < -105 < -100 100 MГц — 4,5 ГГц < -85 < -105 < -120 100 MГц — 6,3 ГГц < -85 < -105 < -120 Подавление ложных сигналов выключено 100 кГц — 100 MГц < -85 < -95 < -115 100 MГц — 4,5 ГГц < -85 < -95 < -100 100 MГц — 6,3 ГГц < -77 < -95 < -110 Подавление радиопомех от зеркального канала >+90 дБн (подавление помех включено), >+35 дБн (подавление помех выключено, типовое значение) Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± N x 125 MГц, N = 1, 3, 5…) Линейность IIP3 (дБмВт) Шаг 2 MГц 6 дБFs/тон 1 ГГц 3 ГГц 6 ГГц (с опцией УЧ) R. L. = +20 дБмВт 48,7 41,8 37,6 R. L. = 0 дБмВт 27,6 27,6 24,5 R. L. = -20 дБмВт 9,2 8,7 4,6 R. L. = -50 дБмВт -28,1 -26,8 -28,3 IIP2 (дБмВт) Шаг 2 MГц 6 дБFs/тон 1 ГГц 2 ГГц 3 ГГц (с опцией УЧ) R. L. = +20 дБмВт > 77 > 82 > 82 R. L. = 0 дБмВт > 77 > 77 > 77 R. L. = -20 дБмВт > 67 > 67 > 67 R. L. = -50 дБмВт > 62 > 62 > 67 Обработка сигналов Полоса анализа Максимум 6,25 MГц, коэффициент децимации 1 Синфазно-квадратурные данные (IQ) 7,8125 выборок в секунду Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256 на основе FPGA, всего 9 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит Ёмкость запоминающего устройства Объём встроенной памяти 128 Мбайт Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска Отклик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с Амплитуда Максимальная безопасная входная мощность (CW) +26 дБмВт 30 MГц — 4,5 ГГц/6,3 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) +10 дБмВт 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) Максимальное напряжение ± 15 В постоянного тока Диапазон отображения Средний уровень собственных шумов (DANL) — +26 дБмВт Погрешность амплитуды ± 1,5 дБ Пульсация спектра в полосе пропускания ПЧ ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт РЧ-предусилители Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение КСВН < 1,7:1 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ +10 дБмВт) < 2,0:1 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ 0 дБмВт) < 2,5:1 30 MГц — 4,5 ГГц/6,3 ГГц (оп. уровень (R. L.) ≥ -40 дБмВт) Средний уровень собственных шумов (DANL) дБмВт/Гц Диапазон частот R. L. = 0 дБмВт (коэффициент усиления ПЧ = 3) R. L. = –20 дБмВт (коэффициент усиления ПЧ = 3) R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала 9 кГц < -103,6 < -114,2 < -116,2 100 кГц — 100 MГц < -131,3 < -136,3 < -134,8 100 MГц — 3,0 ГГц < -130,3 < -148,4 < -157,3 3,0 ГГц — 4,5 ГГц < -124,4 < -141,5 < -158,4 3,0 ГГц — 6,3 ГГц < -124,6 < -141,6 < -158,2 Стандартный анализ спектра Детектор линии развёртки Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки Полоса разрешения (RBW) 1 Гц — 1 MГц Полоса видеосигнала (VBW) 1 Гц — 1 MГц Операции над графиками Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр Представление данных ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные Скорость развёртки — Стандартный анализ спектра 75,2 ГГц/с ПЛИС RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное 35,2 ГГц/с ПЛИС RBW ≥ 250 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное 5,4 ГГц/с ПЛИС RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное 2,2 ГГц/с ЦПУ RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: усиленное Анализ данных / Нулевой диапазон измерения Максимальное разрешение по времени 256 нс Максимальная полоса анализа 6,25 MГц Режимы детектирования Положительный пиковый, выборки, средних значений, среднеквадратичный Анализ спектра в реальном времени БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс); POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов) N = 1024, D = 1 7 629 раз/сек 262,144 мкс N = 32, D = 1 244 140 раз/сек 8,192 мкс Полоса анализа в реальном времени 6,25 MГц Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной Полоса разрешения (RBW) 920 кГц — 3,59 кГц (окно с плоской вершиной), 488 кГц — 1,90 кГц (окно Блэкмана-Натталла), 9 градаций для каждого типа окна Разрешение по амплитуде 0,75 дБ э V t м Генератор сигналов (ОПЦИЯ ТГ) Диапазон частот 100 кГц — 6,3 ГГц, с шагом 10 Гц Диапазон мощности -50 дБмВт — 0 дБмВт, с шагом 0,25 дБ КСВН < 2,0:1 30 МГц — 6,3 ГГц Негармонические фазовые шумы < -50дБн Гармоническая волна 100 кГц — 30 MГц 30 MГц — 1,6 ГГц 1,6 ГГц — 3 ГГц 3 ГГц — 3,2 ГГц 3 ГГц ~ 6,3 ГГц Вторая гармоника < -10 дБн < -10 дБн < -20 дБн < -20 дБн < -20 дБн Третья гармоника и выше < -10 дБн < -10 дБн < -20 дБн <-20 дБн < -20 дБн Утечка сигнала на приёмник 100 кГц — 30 МГц > +90 дБн 30 МГц — 3 ГГц > +80 дБн 3 ГГц — 6,3 ГГц > +70 дБн Общие характеристики Входы и выходы Источник питания Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения: 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик Данные Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) Вход РЧ-сигнала Разъём SMA (F), полное входное сопротивление 50 Ом Вход внешних опорных тактовых сигналов Разъём MCX (F), амплитуда ≥ 1,5 В пик-пик, полное входное сопротивление 330 Ом Вход внешнего запуска Встроенный в плату MUXIO, 3,3 В КМОП, высокоомный Выход внешнего запуска Встроенный в плату MUXIO, 3,3 В КМОП Потребляемая мощность Пиковая 10 Вт, типовая 7 Вт — 10 Вт, порт электропитания (5 В, 2 A макс.), порт передачи данных (5 В, 1 A макс.) Температура эксплуатации 0 — +60 °С (стандартный температурный класс) –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) Температура хранения –20 — +70 °С (стандартно) –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) Масса и габариты Габариты 142 x 54 x 16 мм, масса 159 г (без защитного футляра и конструктивных элементов, но с учётом длины разъёма) Габариты: 156 x 62 x 22 мм, масса 296 г (с учётом защитного футляра и конструктивных элементов, а также длины разъёма) Код Опция Пояснение УЧ Увеличение частоты (аппаратная опция) Расширение диапазона частоты до 9 кГц — 6,3 ГГц ТГ Встроенный генератор сигналов (аппаратная опция) Генератор сигналов 100 кГц — 6,3 ГГц О1 Встроенный опорный генератор OCXO (аппаратная опция) Обеспечение большей стабильности генератора опорных импульсов ИО1 Внешняя плата MUXIO Преобразование интерфейса MUXIO в несколько разъёмов MMCX для подключения триггерного входа, выхода и других сигналов ИО2 Внешний модуль ГНСС Стандартный модуль ГНСС, подключённый к MUXIO ИО3 Внешний модуль ГНСС с ОСХО Модуль ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов Т Расширенный температурный диапазон Расширение рабочей температуры до -40 — +50 °C Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой.
