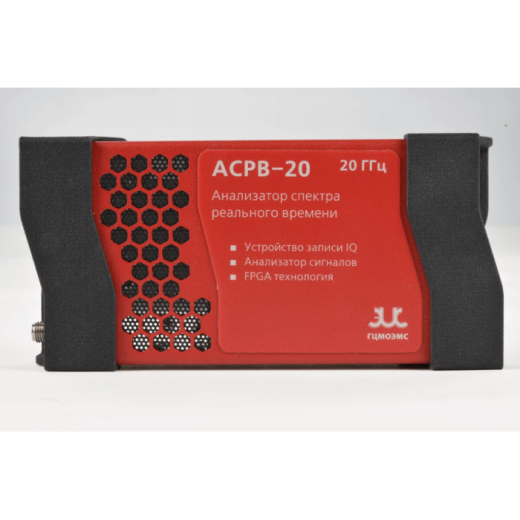

АСРВ-20
Под заказ
Бренд: Гцмоэмс
Код: 00075244
Частота: Диапазон частот
9 кГц — 20 ГГц: Начальная погрешность установки частоты
< 1 x 10-6, поддержка ручной корректировки программы: Опорный генератор
Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) < 1 x 10-6/год, дрейф температуры < 1 x 10-6, встроенный термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6: Чистота спектра
Появились вопросы о товаре?
Доставка
Доставка
- Доставка согласно тарифам ТК
- Срок доставки от 1 до 5 дней
Условия гарантии
Гарантия
Гарантийный срок 12 мес.
- Описание
-
Основные параметрыКупив АСРВ-20 в нашем интернет-магазине, вы можете рассчитывать на бесплатную доставку по Москве.
- Супергетеродинная архитектура
- СПО АСРВ
- Совместимый API интерфейс
- Поддержка ОС Windows/Linux
- Поддержка интерфейса USB3.0 Type-C
- Эксплуатация в диапазоне температур от -40 до +50 ºC
- Низкая стоимость по сравнению с аналогами
- Характеристики
-
Частота Диапазон частот 9 кГц — 20 ГГц Начальная погрешность установки частоты < 1 x 10-6, поддержка ручной корректировки программы Опорный генератор Встроенный или внешний, программно-управляемое переключение Старение встроенного термокомпенсированного кварцевого генератора (TCXO) < 1 x 10-6/год, дрейф температуры < 1 x 10-6, встроенный термостатированный генератор OCXO (опция), дрейф температуры < 0,2 x 10-6 Чистота спектра Однополосный фазовый шум дБн/Гц Несущая частота 1 ГГц 3 ГГц 10 ГГц 19,9 ГГц 1 кГц -91,2 -90 -86,1 -80,6 10 кГц -99,7 -100,9 -92,5 -90,6 100 кГц -101,1 -104,2 -94,4 -96,2 1 МГц -121,6 -123,4 -112,1 -111,5 10 МГц -134,4 -134,2 -131,9 -129,2 Остаточный отклик Подавление помех отключено дБмВт Полоса разрешения (RBW) = 1 кГц Пиковый детектор положительных сигналов Диапазон частот R. L. = 0 дБмВт R. L. = -20 дБмВт R. L. = -50 дБмВт 9 кГц — 1,0 ГГц < -90 < -100 < -120 1,0 ГГц — 3,0 ГГц < -80 < -100 < -120 3,0 ГГц — 9,0 ГГц < -90 < -100 < -120 9,0 ГГц — 20 ГГц < -90 < -100 < -120 Подавление радиопомех от зеркального канала 9 кГц — 9 ГГц > +90 дБн (подавление ложных сигналов выключено), > +90 дБн (подавление ложных сигналов включено) 9 ГГц — 20 ГГц > +60 дБн (подавление ложных сигналов выключено), > +90 дБн (подавление ложных сигналов включено) Подавление ПЧ (R. L. = 0 дБ) >+90 дБн (подавление ложных сигналов включено), >+80 дБн (подавление ложных сигналов выключено) Помехи, связанные с гетеродином < -65 дБн (смещение центральной частоты ± N x 125 МГц, N = 1, 3, 5…) Ложные сигналы на входе < -75 дБн (подавление помех включено), < -50 дБн (подавление помех отключено) Линейность IIP3 дБмВт 1 ГГц 3 ГГц 10 ГГц 19,9 ГГц R. L. = +20 дБмВт 45,5 47,3 43,6 35,3 R. L. = 0 дБмВт 27,5 27,2 23,2 21 R. L. = -20 дБмВт 4,7 7,5 -8,9 -3 Обработка сигналов Полоса анализа Максимум 100 МГц (аналоговая полоса пропускания ПЧ установлена как 1) или 40 МГц (аналоговая полоса пропускания ПЧ установлена как 2), коэффициент децимации 1 Синфазно-квадратурные данные (IQ) 122,88 Мвыб/с, программная настройка 120 Мвыб/с — 125 Мвыб/с, шаг 1 Гц Коэффициент децимации: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096 на основе ПЛИС, всего 13 градаций, АЦП 14/12 бит с обработкой ЦОС и выходом шириной 8/16/32 бит Ёмкость запоминающего устройства Объём встроенной памяти 128 Мбайт Поддерживает непрерывное и бесперебойное хранение данных, если скорость генерации данных меньше пропускной способности шины, а ёмкость ЗУ ограничена только ёмкостью жёсткого диска Отклик к сигналу внешнего запуска Максимальная частота отклика 500 раз/с Аналоговый выход ПЧ Поддерживает 307,2 МГц ± 50 МГц Амплитуда Максимальная безопасная входная мощность (CW) +23 дБмВт 30 МГц — 20/22 ГГц предусилитель выключен (оп. уровень (R. L.) ≥ 0 дБмВт) +10 дБмВт 100 кГц — 30 MГц или предусилитель включён (оп. уровень (R. L.) < 0 дБмВт) Максимальное напряжение ±12 В постоянного тока Диапазон отображения Средний уровень собственных шумов (DANL) — +23 дБмВт Погрешность амплитуды ± 2,0 дБ Пульсация спектра в полосе пропускания ПЧ ± 1,75 дБ (аналоговая полоса пропускания по ПЧ 40 МГц), ± 2,0 дБ (аналоговая полоса пропускания по ПЧ 100 МГц) Опорный уровень (R. L.) –50 дБмВт — +23 дБмВт РЧ-предусилители Преобразователи частоты (частота ≥ 50 MГц) оборудованы предусилителем, который можно настроить на автоматическое включение или принудительное выключение Средний уровень собственных шумов (DANL) дБмВт/Гц Полоса разрешения (RBW) = 10 кГц Детектор среднеквадратичного (RMS) значения сигнала Диапазон частот R. L. = 0 дБмВт (коэффициент усиления ПЧ = 2) R. L. = –20 дБмВт (коэффициент усиления ПЧ = 2) R. L. = –50 дБмВт (коэффициент усиления ПЧ = 3) 9 кГц -123,3 -141,2 -152,3 100 кГц — 100 МГц -135,2 -152,2 -160,2 100 МГц — 3,0 ГГц -134,1 -147,2 -165,3 3,0 ГГц — 9 ГГц -132,2 -139,1 -157,1 9,0 ГГц — 20 ГГц -133,1 -138,2 -159,5 Стандартный анализ спектра Детектор линии развертки Положительный пиковый, отрицательный пиковый, среднеквадратичный, нормальный, выборки Полоса разрешения (RBW) 1 Гц — 10 МГц Полоса видеосигнала (VBW) 1 Гц — 10 МГц Операции над графиками Очистка и запись, удержание максимального/минимального значений, усреднённые значения, стоп-кадр Представление данных ПО SAStudio4 предоставляет обычный спектр, частотно-временную диаграмму (спектрограмму) и статистические данные Измерения Фазовый шум, уровень мощности канала, ширина занимаемой полосы частот, ширина полосы пропускания X дБ, подавление сигнала соседнего канала, интермодуляция третьего порядка (IM3) Скорость развёртки — Стандартный анализ спектра 1,24 TГц/с RBW ≥ 1 МГц, окно Блэкмана-Натталла, подавление шумов: шунтирование 520,0 ГГц/с RBW = 250 кГц, окно Блэкмана-Натталла, подавление шумов: стандартное 132,0 ГГц/с RBW = 30 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование 7,3 ГГц/с RBW = 1 кГц, окно Блэкмана-Натталла, подавление шумов: шунтирование Анализ данных / Нулевой диапазон измерения Максимальное разрешение по времени 16 нс Максимальная полоса анализа 100 MГц Режимы детектирования Положительный пиковый, выборки, средних значений, среднеквадратичный Анализ спектра в реальном времени БПФ-анализ (FFT) Реализован механизм БПФ в формате с плавающей запятой на основе ПЛИС Поддерживается сжатие частоты воспроизведения кадров и детектирование линии развёртки Между кадрами БПФ не допускается разрывов или перекрытий Частота обновления БПФ = 10 ^ 9 нс/(N x D x 8 нс), POI (вероятность захвата сигналов) = 2 x N x D x 8 нс N — количество точек БПФ (1024, 512, 256, 128, 64, 32), а D — коэффициент децимации (1, 2, 4, 8...) Типовые настройки Частота обновления данных БПФ POI (вероятность захвата сигналов) N = 1024, D = 1 122 070 раз/с 16,384 мкс N = 32, D = 1 3 906 250 раз/с 0,512 мкс Полоса анализа в реальном времени 100 МГц Оконная функция Окно Блэкмана-Натталла, окно с плоской вершиной Полоса разрешения (RBW) 14,73 МГц — 3,59 кГц (окно с плоской вершиной), 7,81 МГц — 1,90 кГц (окно Блэкмана-Натталла), 13 градаций для каждого типа окна Разрешение по амплитуде 0,75 дБ Общие характеристики Входы и выходы Источник питания Тип C (1), выделенный порт источника питания, необходимо обеспечить пиковую мощность источника питания 5 В, 2 A Допустимый диапазон напряжения 4,75 — 5,25 В, пульсации менее 200 мВ пик-пик Данные Тип-C (2), USB 3.0 (USB 2.0 доступен, но с ограниченной шириной полосы пропускания) Вход РЧ-сигнала 2,92 мм (F), полное входное сопротивление 50 Ом Вход внешних опорных тактовых сигналов Разъём MMCX (F) (1), амплитуда ≥ 1,5 В пик-пик, входное полное сопротивление 330 Ом Выход внешних опорных тактовых сигналов Встроенный в контроллер MUXIO, 3,3 В КМОП, программируемое включение/ выключение Вход внешнего запуска Встроенный в контроллер MUXIO, 3,3 В КМОП, высокоомный Выход внешнего запуска Встроенный в контроллер MUXIO, 3,3 В КМОП Выход ПЧ аналогового сигнала MMCX (F) (2), максимальная выходная мощность — 25 дБмВт, выходное полное сопротивление 50 Ом Потребляемая мощность Пиковая 14 Вт, типовая 10 Вт — 14 Вт, порт электропитания (5 В, 2 A макс.), порт передачи данных (5 В, 1 A макс.) Температура эксплуатации 0 — +60 °С (стандартный температурный класс) –20 — +70 °С (опция расширенного диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) –40 — +70 °С (опция широкого диапазона температурных классов, пластмассовый корпус и вентилятор в комплект не входят) Температура хранения –20 — +70 °С (стандартно) –40 — +85 °С (опция широкого диапазона температурных классов с широким диапазоном температур, пластмассовый корпус и вентилятор в комплект не входят) Код Опция Пояснение О1 Встроенный термостатированный кварцевый генератор (OCXO) опорных импульсов (аппаратная опция) Обеспечение большей стабильности генератора опорных импульсов по сравнению со стандартной конфигурацией, с температурным дрейфом < 0,2 x 10-6 и увеличением общего энергопотребления на 0,8 Вт ИО1 Внешняя MUXIO плата Преобразование интерфейса MUXIO в несколько разъёмов MMCX и разъём «плата — провод» для облегчения подключения входа запуска, выхода и других сигналов ИО2 Внешняя MUXIO плата с ГНСС Стандартный модуль ГНСС, подключённый к плате MUXIO ИО3 Внешняя MUXIO плата с ГНСС и ОСХО Плата MUXIO с модулем ГНСС с привязкой к термостатированному кварцевому генератору (OCXO) опорных импульсов, увеличивает общее энергопотребление на 1,1 Вт Т Расширенный температурный диапазон Расширение рабочей температуры до -40 — +50 °C Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Просьба уточнять комплектацию и характеристики товара у менеджера перед покупкой.
